Controlar un Furby con Arduino (u otro microcontrolador) (2 / 9 paso)

Paso 2: Conexiones de tablero de Furby

Consulta mi tutorial anterior para diseccionar Furby y llegar a su mesa.

Retire las juntas hija de furby procesador y sintetizador de voz. Tengo un proyecto separado (algún día), utilizar el tablero del sintetizador de discurso... algún día!

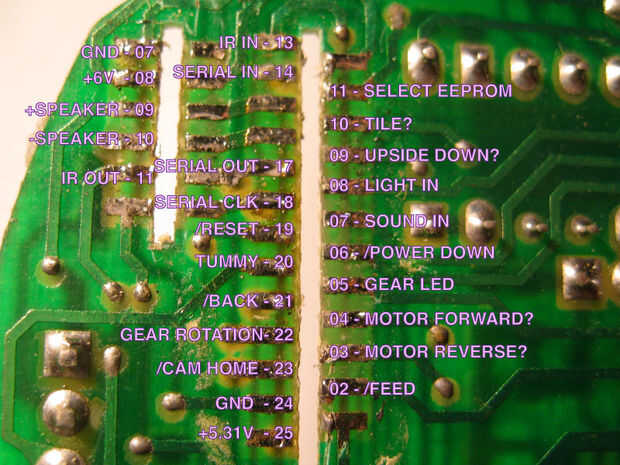

Aquí es un pinout para el tablero. No va a utilizar todos ellos, pero aquí están para la referencia futura. Números hacia la izquierda de la parte inferior derecha:

PLACA PRINCIPAL

  • 02 - /FEED - sensor, lógica negativa - lengua de Furby
  • 03 - MOTOR inversa - una de las dos entradas al puente H y el motor que controla sus ojos, oídos, boca e inclinación de cuerpo de Furby
  • 04 - MOTOR delantero - la otra entrada de puente H
  • 05 - engranajes LED - LED que se enciende para arriba de las ranuras en el equipo para detectar el movimiento del motor - debe estar en control de Motor!
  • 06 - /POWER abajo - debe ser levantado alto hardware de Furby trabajar
  • 07 - sonido en - cable micrófono primitivo de Furby
  • 08 - luz en - conectado al sensor de luz primitiva de Furby en la frente
  • ¿09 - BOCA ABAJO? -levantado de alta si el sensor de inclinación de Furby es completamente boca abajo
  • ¿10 - ENTRANDO EN TILT? -levantado de alta si el sensor de inclinación de Furby está inclinado. Tenga en cuenta que no existe realmente un inusitado tercera terminal en el sensor de inclinación que es encendido si Furby es «nivel»
  • 11 - selecciona EEPROM - uno de unos pins de datos. Éste selecciona memoria del Furby, que no abordar aquí.
  • ¿12 -? (línea de datos a 2 º tablero)
  • 13 - IR IN - comunicación infrarroja Furby utiliza para comunicarse con otros Furbys
  • 14 - serie en - usado para controlar el sintetizador de discurso y memoria
  • ¿15 -? (línea de datos a 2 º tablero)
  • ¿16 -? (línea de datos a 2 º tablero)
  • 17 - serie a - utilizado para controlar el sintetizador de discurso y la memoria
  • 18 - serie CLK - usado para controlar el sintetizador de discurso y memoria
  • 19 - / RESET - lógica negativa "reset" interruptor debajo de la cola de Furby
  • 20 - barriga - el botón en el estómago de Furby
  • 21 - /BACK - el botón de lógica negativa en parte posterior de Furby
  • 22 - rotación - alta cuando sensor ve luz a través de las ranuras en el equipo para detectar el movimiento del motor - parte esencial del control de Motor de Furby
  • 23 - Inicio s - sensor de lógica negativa que va en una vez una revolución de marcha de Furby
  • 24 - tierra para el tablero
  • 25-+5.31 V de alimentación para el tablero

JUNTA DEL SINTETIZADOR DE DISCURSO

  • 01 - 06 - líneas de datos, SERIAL IN/OUT/CLK
  • 07 - TIERRA
  • 08 - + 6V
  • 09 - altavoz + - uno de dos contactos para el altavoz del vientre
  • 10 - altavoz - - uno de dos contactos para el altavoz del vientre
  • 11 - IR a - comunicación infrarroja Furby utiliza para comunicarse con otros Furbys
  • 12 - línea datos
