Paso 4: Conectar el Arduino
El siguiente paso es obtener los datos de EEG del auricular en nuestros ordenadores. Para ello, necesitamos algo que lo convertirá de datos procedentes de los cables de datos legibles a través de USB. Usaremos un Arduino para esto. Y he aquí los pasos que necesitamos tomar para conectar todo.

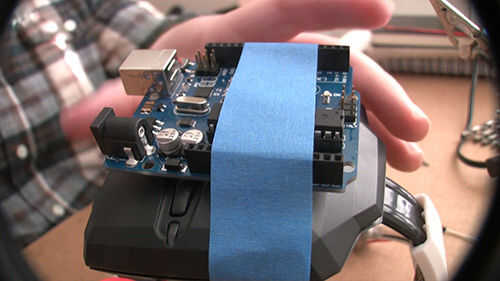

- Si lo desea, usted puede sujetar la Arduino a la parte superior del auricular con lazos de cinta o zip.

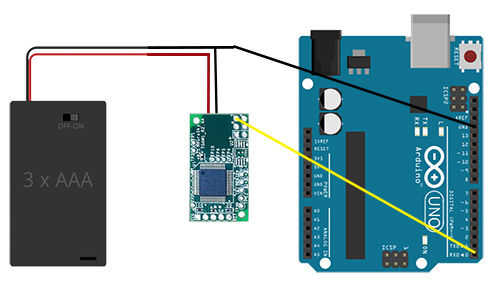

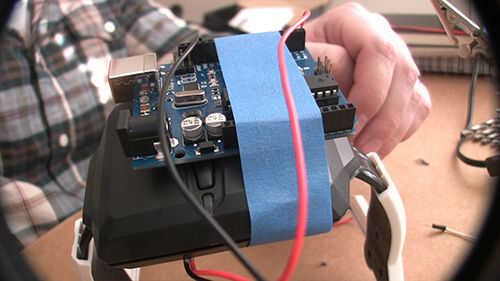

- Conecte el cable de pin T del auricular al pin RX en el Arduino.
- Conecte el cable de tierra del auricular con un conector de tierra en el Arduino.
- Mediante un cable USB, conectar el Arduino al ordenador.
- Descarga e instala el Arduino versión 1.0.5.
- El software no funciona con las versiones más recientes.
- Antes de iniciar el software, descargue e instale la biblioteca Arduino cerebro. Desea colocar en la carpeta de las bibliotecas de Arduino.

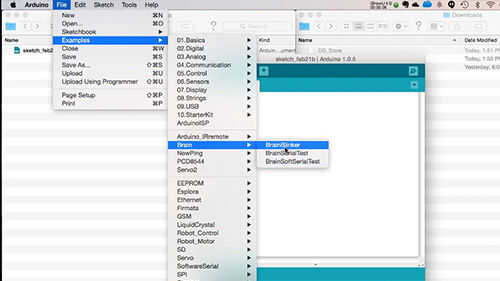

- Arranque el software y la carga de la prueba del programa yendo a archivo > ejemplos > cerebro > BrainSerialTest
- Subir a la Arduino (que tenga para quitar temporalmente el cable RX para ello)

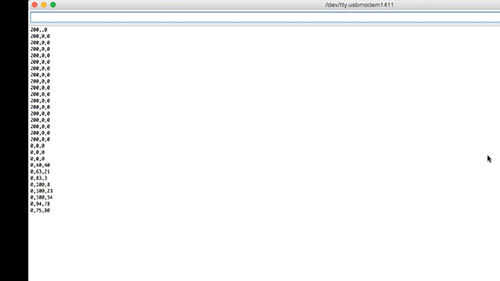

- Abrir la consola serie, poner los auriculares en su cabeza, encenderlo y ver qué resultados obtienes!
El primer número es la intensidad de la señal, el segundo es el valor de la atención, y el tercero es el valor de la mediación.
Por favor Nota *** Si continuamente tienes un 200,0,0 como su estado, esto puede ser debido a un problema de puesta a tierra con el auricular. Si utilizas un ordenador portátil, desenchufe y deje lo de la batería mientras el auricular está conectado a ver si soluciona el problema.
