Controlar una cerradura de Smartcode Kwikset con un Edison de Intel (4 / 6 paso)

Paso 4: Alambre para arriba su Edison a su cerradura Kwikset

En el interior de la cerradura Kwikset debería ver un tablero de circuito impreso verde con un tablero de ZigBee conectado a él.

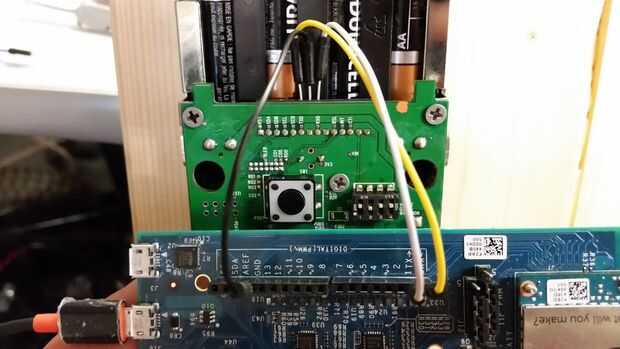

Retire la tarjeta de ZigBee y el alambre según el cuadro.

Usando que sus puentes conectan a tierra, TXD de tu cerradura a 1RX en el Edison y RXD de su cerradura para 1TX sobre su Edison.

Estas son todas las conexiones, que usted tendrá que hacer para controlar su cerradura Kwikset de la Edison.

Opcionalmente, puede alimentar a su Edison de una batería de 9V. Encontramos que con WiFi, una batería de 9V estándar dura aproximadamente una hora.
