Controlar una matriz de LED RGB con Android y IOIO (2 / 5 paso)

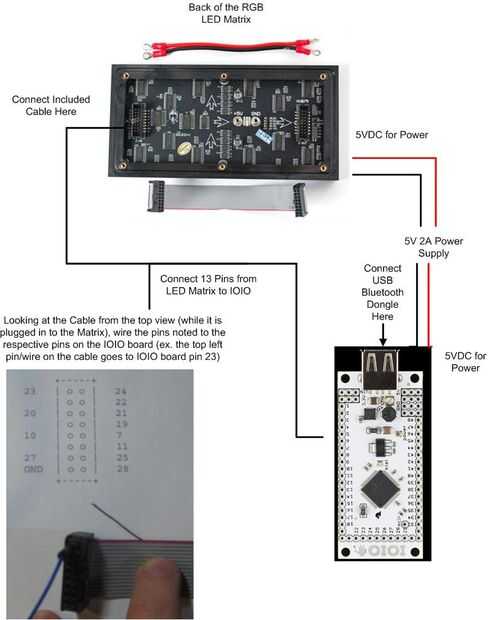

Paso 2: Diagrama esquemático de cableado

Todo de alambre para arriba por este esquema.

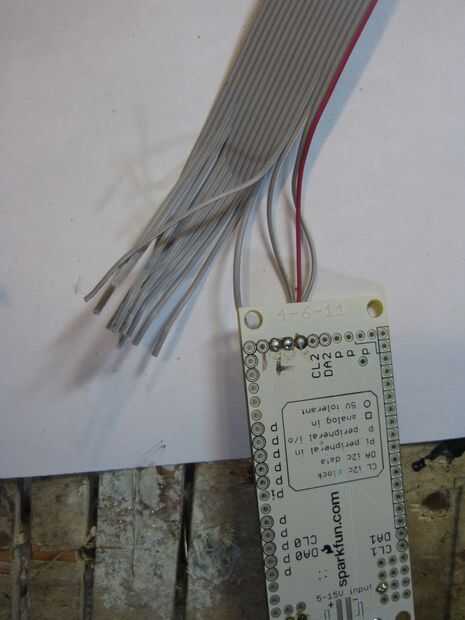

Si se trata de una instalación permanente, puede cortar el otro extremo del cable de matriz de LED incluido (este cable se envía junto con la matriz de LED de 16 x 32 de Adafruit) y soldar directamente a los pines en el IOIO.

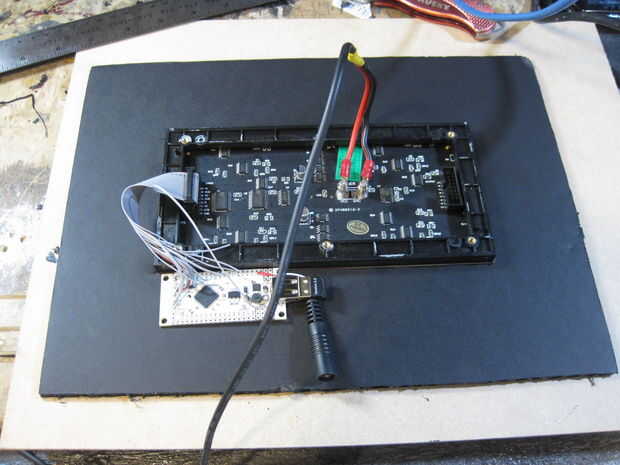

Antes del montaje en el marco de imagen, compruebe que todo está conectado correctamente antes de continuar. Alimentación de 5V en el IOIO Junta y 5V a la matriz de LED. También Conecte el dongle de Bluetooth a la Junta IOIO. Bluetooth par el IOIO para tu teléfono Android, el código de emparejamiento es: 4545. Entonces una de las aplicaciones para instalar en el paso 5 en tu teléfono Android y ejecutarlo. Si todo va bien, a ver la luz por la aplicación de matriz de LED.
