ControlBox: Una perilla conectada a internet para controlar... nada! (1 / 7 paso)

Paso 1: Lo que necesitará

Para conectar y programar a su imp, necesita un ordenador, una red inalámbrica para el imp para conectarse y un iOS o un dispositivo Android con la aplicación eléctrica Imp (gratis en la App Store y Google Play store). Usted necesitará crear una cuenta de desarrollador gratis Imp eléctrico, que es bastante rápida de hacer. Puede ver a todos sus conectados imps en plan.electricimp.com.

Necesitará algunas otras piezas, pero la lista es bastante corta:

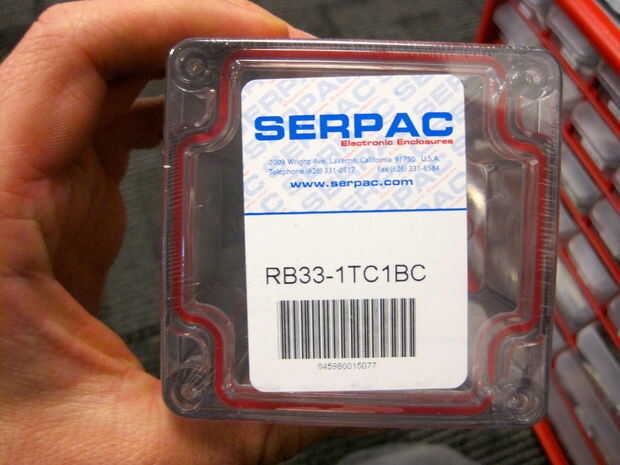

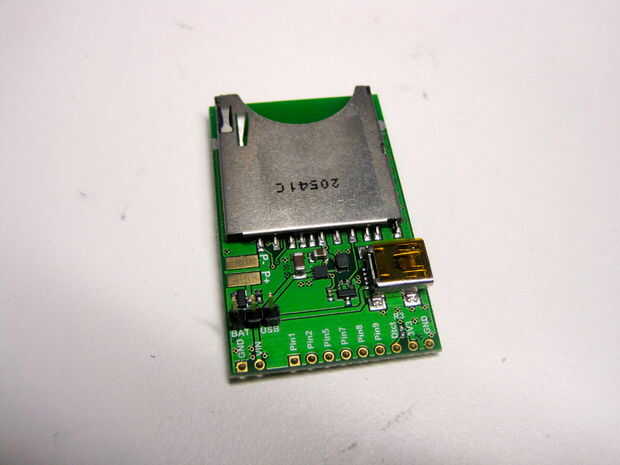

1. Un recinto. Debe ser suficientemente grande para contener un imp + breakout Junta, batería (1,25 "x 2.25") y lo suficientemente profundo para mantener los contenidos antes mencionados y dejar espacio para la base de un potenciómetro. Utilicé una caja Serpac RB33-1TC1BC , que es cerca de 1.9" de profundo, pero usted puede conseguir lejos con aproximadamente 1.6" de profundidad.

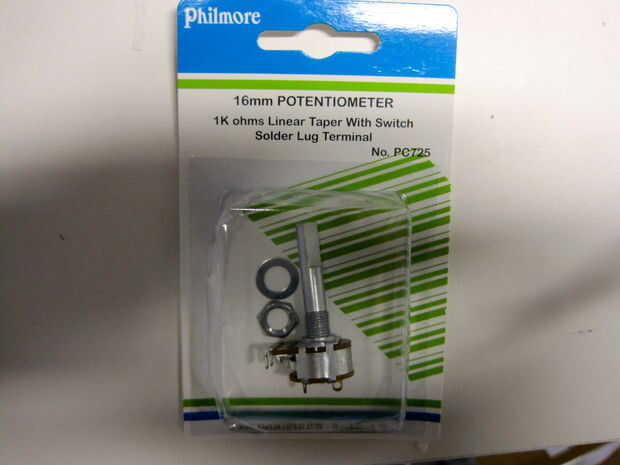

2. Un potenciómetro de 5 k ohmios y 1 k ohmios. Obtener un potenciómetro lineal, no una logarítmica. Mina incluye un interruptor (que quede bien cuando vuelva a todos el camino hacia la izquierda), e incorporé en mi firmware. Te recomiendo buscar uno con un interruptor, pero no es esencial. Sólo útil.

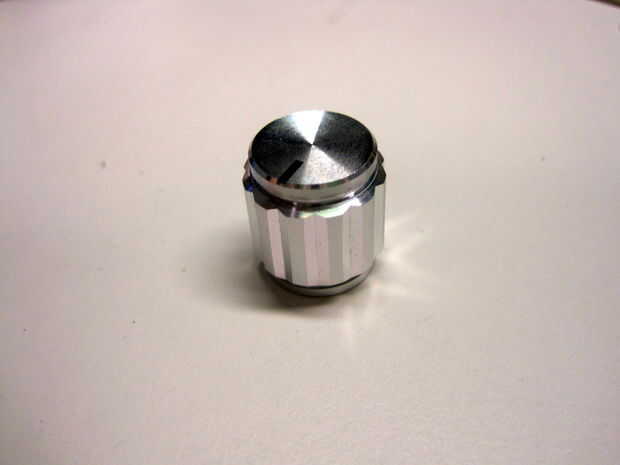

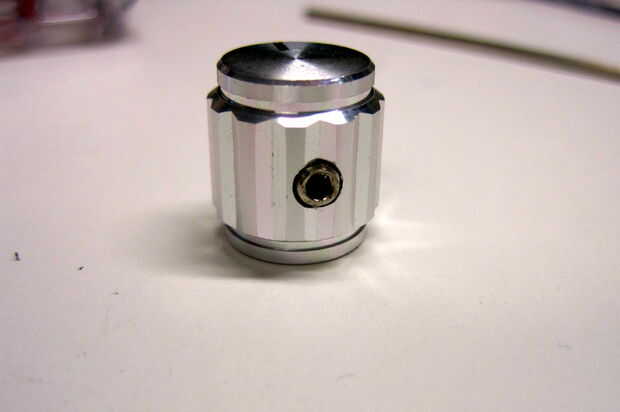

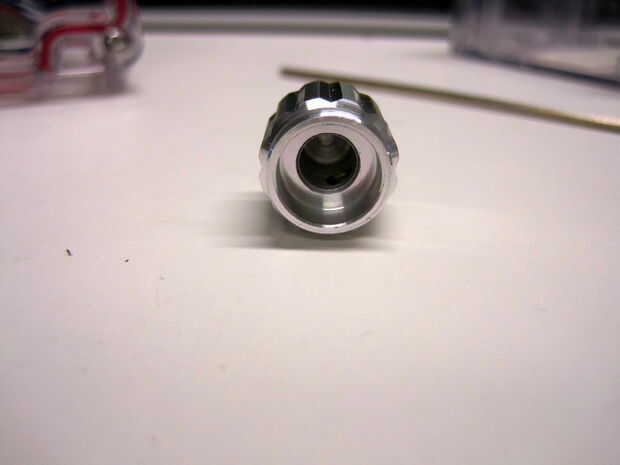

3. Una perilla para potenciómetro de su! El bote que he utilizado tenía un diámetro externo de 6mm en el eje, así que la perilla de ajuste del tamaño. Me gusta el tipo con el tornillo para mantenerlo en su lugar.

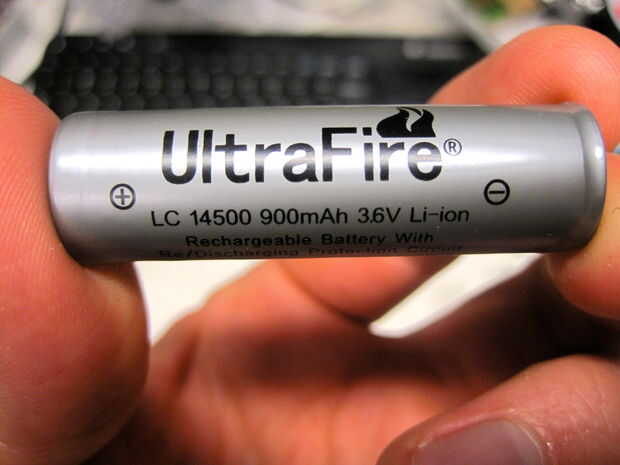

4. Un paquete de baterías o un clip. No es una buena idea ejecutar el Imp de dos pilas alcalinas AA porque solo te dan 3 Vcc, el imp necesidades y 3.3V. El imp tiene un regulador incorporado, pero no encender incluso hasta por encima de 3, 3V. Puede utilizar un clip de 2 pilas AA y un par de baterías de ion litio UltraFire, sin embargo, porque son 3,6 V cada uno. También funciona a 9V. Selecciona el clip de la batería adecuada.
5. Opcional: un interruptor de palanca. Utilicé un solo-polo-doble tiro (SPDT) o "conmutador", y lo uso para cambiar entre USB y batería de poder. Puesto que generalmente no tengo energía del USB disponible, esto convierte el selector de energía en un simple interruptor. Esto me permite apague la caja y ahorra batería cuando no lo estoy usando.

Vas a necesitar algunas herramientas, demasiado:

1. Un soldador decente y algunos buena soldadura.
2. Algunos cables de repuesto. Núcleo macizo es un poco más fácil trabajar con.

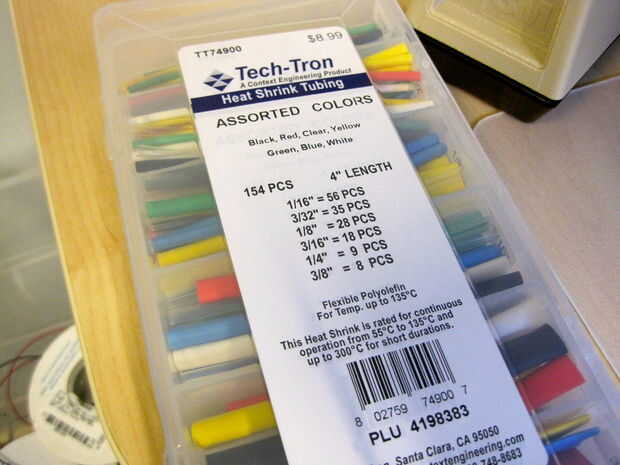

3. Algunos tubería de encogimiento de calor es muy útil. Puede prescindir si es necesario.
4. Si utiliza a retráctil, necesitarás una pistola de calor para reducirlo. Un buen secador de pelo va a hacer en una pizca.
5. Cortador de alambre / pelacables
6. Una regla para medir dimensiones para perforar agujeros en la tapa de la caja
7. Un taladro y unos pedacitos de taladro:
   1. Un punzón y un martillo para marcar el centro de los agujeros que vas a perforar. Esto impide que el taladro "caminando"
   2. Un pequeño taladro para perforar los agujeros de entrada. Un taladro de 1/8" va a hacer muy bien. A Inicio todos los agujeros con este ejercicio, luego paso hasta la broca de tamaño adecuado para el orificio.
   3. El interruptor que utiliza requiere una 3/16 broca por el agujero final.
   4. El potenciómetro utiliza necesita un 5/16" perfore el agujero final.
   5. El potenciómetro que utiliza también tenía una pequeña pestaña para evitar que el bote cuando se gira la perilla de torneado. Esto es bastante típico. El 1/8" taladro debe ser suficiente para hacerse cargo de esto.
8. Puede que necesite recortar la longitud del eje del potenciómetro para que todo se ajuste bien. Usé una dremel con un disco abrasivo para esto. Un hack vio funciona bien, también. Tendrás más éxito con la sierra para metales si tiene un tornillo de banco para sujetar la parte todavía.

Cuando hayas reunido las cosas que necesita, revise el siguiente paso para ver cómo conectar el potenciómetro a la placa breakout!
