Paso 2: Paso 1: conectar el potenciómetro a la Junta de arranque de imp
Un rápido aparte de potenciómetros: un potenciómetro, o "pot", puede considerarse como un divisor resistivo con una proporción variable; dos resistencias que siempre se suman a la misma resistencia, pero se pueden variar inversamente uno al otro. Las dos clavijas exteriores conectan a cualquiera de los extremos de una pista larga resistente; la resistencia entre estos pernos es siempre el mismo (el marcado valor del potenciómetro, en nuestros ohms caso 5k). El pin central se conecta a un "limpiador", un pasador movible que toca la pista resistiva entre las dos clavijas. La posición de este pin medio de la pista resistiva es controlada por la posición de la perilla del potenciómetro. Gire la perilla hacia la izquierda, y se reduce la distancia entre el primer pin y limpiaparabrisas, disminución de la resistencia entre los pines. Al mismo tiempo, aumenta la distancia entre el limpiaparabrisas y el tercer pin, aumento de esa resistencia.
Lo que esto significa para nosotros es que si nos aplican una tensión constante a través de la resistencia fija del potenciómetro y usar al imp para medir el voltaje en el limpiaparabrisas, vamos a "ver" una tensión entre 0V y la tensión que aplicamos a la olla, dependiendo de la posición de lo limpiaparabrisas. El imp tiene un convertidor de analógico a digital en cada pin accesibles para el usuario, así que rápidamente podemos convertir este voltaje a un número usable en software, y debemos de controlar cosas de internet!
- Cortar unos pedazos de alambre. Dése un montón de longitud. Cortar unos 4" a 6" de largo. Utiliza tres colores aquí para mantener las cosas claras para mí.
- Vamos a conectar una línea de señal entre el limpiador del potenciómetro y uno de pasadores accesibles para el usuario de la imp. Utilicé cable azul para esto.
- Lo conectamos a la derecha del potenciómetro (de frente, ver las fotos) a los 3, 3V de la fuente en el tablero de arranque. Hilo rojo es una buena opción aquí.
- El lado izquierdo del potenciómetro (otra vez, de frente, mirar las fotos) se conectará a tierra en el tablero de arranque. Utilicé hilo negro.
- También vas a necesitar conectar el terminal de interruptor de fondo en el bote a tierra. La tierra más cercana es el eje izquierdo de la maceta, por lo que tiende un puente sobre estos dos pines con un pedazo corto de alambre es más conveniente. Usted querrá cortar ese cable y ponerlo en su lugar antes de que suelde los cables a la olla. 1" trozo de cable negro va a hacer muy bien.

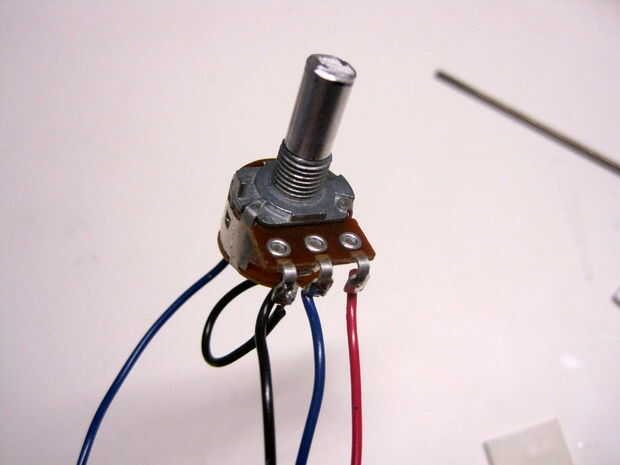

- Soldar los cables a la olla:
- Tira de los extremos del alambre. Un 1/8" de alambre desnudo al final debería ser suficiente. Si usted tiene un buen par de cortadores de ángulo, se puede recortar el alambre extra cuando haya terminado.
- Asegure su potenciómetro en su lugar. Mina había pegada a mi estación de soldadura con cinta del kapton. Puede utilizar una "mano" para el mismo propósito. Cerciórese de que usted asegure la base de la maceta, no solo el eje, a girar y caerán los cables si no.
- Enganche el cable desnudo a través de las proyecciones de soldadura adecuada. Me gusta evitar torcer el alambre para arriba en el estirón de la soldadura demasiado por lo que puedo desconectar y volver a usar cosas si quiero. Cinta adhesiva el cable en su lugar una vez que tengas todo colocado esto hace mucho más fácil.
- Aplicar el soldador al estirón de la soldadura y el alambre. El objetivo aquí es calentar las piezas que vamos a soldar, usar las partes calientes para derretir la soldadura; no queremos que derrita la soldadura con la plancha directamente, dará lugar a una rotura de junta y probablemente débil "soldadura fría".
- Flujo de soldadura un poco en la articulación aplicando a la zapata caliente de la soldadura.
- Tirar de la plancha y soldadura lejos suavemente y esperar a que la soldadura se enfríe. Verás la soldadura ir de brillante plata a una especie de mate acabado mientras que se refresca.
- Repita para cada terminal.

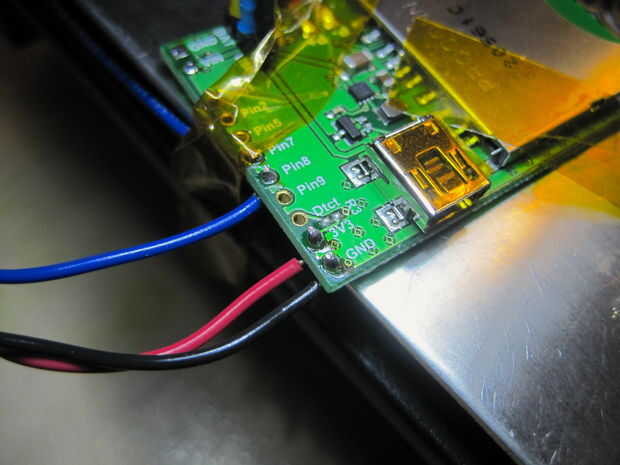

- Soldar los cables correspondientes a la Junta de arranque. Recuerde:
- El cable rojo va a la 3V3 (3.3V) terminal.
- El cable negro va a GND (tierra).
- El cable azul conectado a lo limpiaparabrisas del potenciómetro va al Pin 8 en el tablero de arranque.
A estas conexiones de la soldadura:
- Tira de aproximadamente 1/8" de aislante en el extremo de cada cable
- Poner el cable desnudo a través del agujero en el tablero de arranque
- Calentar la almohadilla en el tablero de arranque y el cable con el soldador. Ser suave; no hay mucho metal aquí por lo que no necesitará añadir mucho calor. No desea presionar muy duro o raspa la junta con el soldador, ya que puede dañar el tablero de arranque.
- Flujo de soldadura un poco en la almohadilla. Debe formar un cono poco agradable en el cojín con el hilo en el centro
- Retire del calor y deje que se enfríe la soldadura
- Recortar el alambre extra con cortador de alambre
Muy bien! El potenciómetro está conectado! Siguiente paso: te conectamos el interruptor (si tienes un potenciómetro con un interruptor). Comprobar su trabajo contra las imágenes y seguir adelante cuando esté listo.
