Paso 3: Paso 2: Fije el interruptor del potenciómetro
Nominalmente está cerrado el interruptor incorporado en el potenciómetro que elegí; el interruptor de dos pines están conectados hasta que el bote hacia la izquierda hasta que haga clic. En el imp, lo que haremos es configurar de una entrada digital en un perno con una resistencia de pull-up interna. A continuación, le conecte un lado del interruptor para este pin en el imp y el otro lado del interruptor a tierra. Cuando el interruptor está "encendido", esto conectará pin digital de entrada de la imp, a tierra, conducción bajo. Cuando el interruptor está "apagado", la resistencia de pullup interna (dentro de la imp, configurado en el software) mantendrán la línea de alta.
Ya que estamos ejecutando otra señal desde el potenciómetro a la imp, usé cable azul otra vez. Te desea una pieza de 4" a 6" de longitud y seguir adelante y tira de 1/8" de aislamiento de cada extremo.

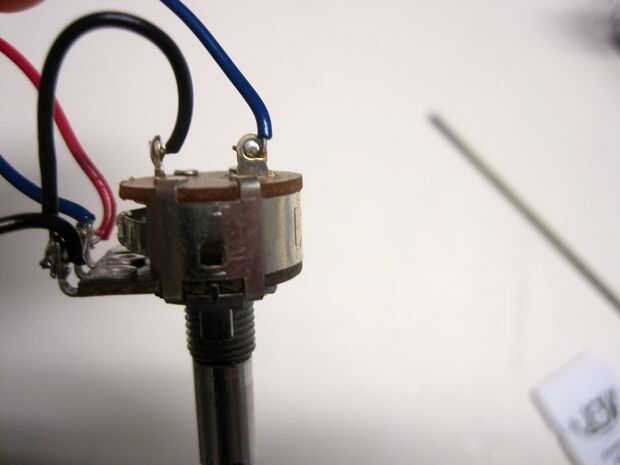

- Utilizando la misma técnica que hemos utilizado en soldar cables a las asas del potenciómetro en el primer paso, soldar un extremo del cable azul a la terminal superior en la parte posterior del cuerpo de potenciómetro.

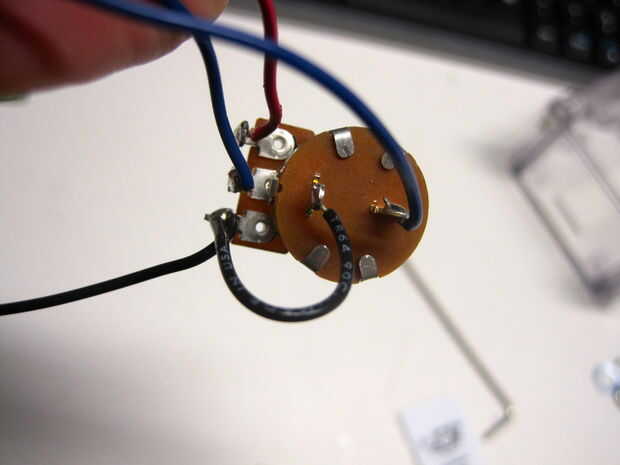

- ¿Recuerda cable de puente negro de 1" que soldado al terminal izquierdo en el ultimo paso? Suelde el otro extremo de la misma a la zapata de la parte inferior en la parte posterior del potenciómetro de ahora. Compruebe su trabajo contra las imágenes.

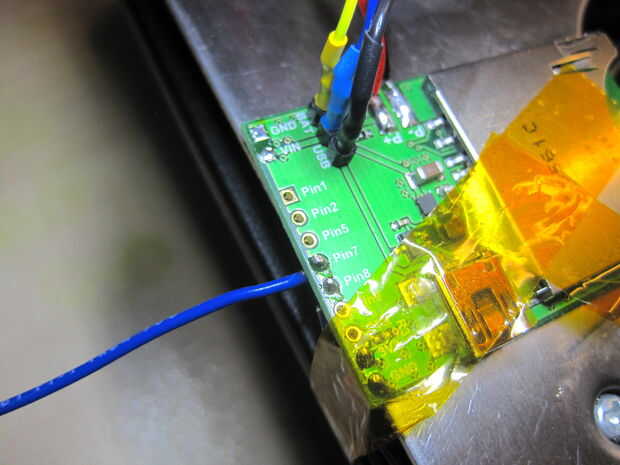

- El otro extremo del cable azul conectado en el paso 1 al Pin 7 en el tablero de arranque de imp de la soldadura. Una vez más, tenemos aquí algunas fotos para que usted compruebe su trabajo.
Con eso hecho, usted está todo cableado! En el siguiente paso (opcional), nos conectar un interruptor de selector de fuente de poder para que rápidamente puede cortar energía para ahorrar batería o cambiar entre batería y alimentación USB.
