ControlBox: Una perilla conectada a internet para controlar... nada! (7 / 7 paso)

Paso 7: Paso 6: en la caja de

1. Asegure la tapa en su lugar. Un vicio es ideal para esto. Asegúrese de que todo lo que está debajo de la tapa no se ha dañado por el taladro.

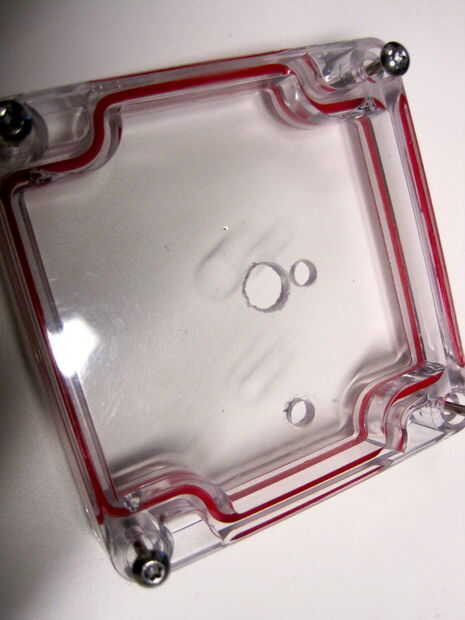

2. Marque las posiciones para los agujeros a taladrar en la tapa. Necesitará taladrar tres agujeros:
   1. Un agujero de 5/16" en el centro de la caja para el eje del potenciómetro.
   2. Un agujero de 1/8" para la ficha sobre el potenciómetro (si corresponde) 1/2" desde el centro del agujero para el eje del potenciómetro. Mina pongo directamente a la derecha del centro del potenciómetro.
   3. Un agujero de 3/16" para el interruptor de encendido. Mina pongo por encima del agujero del potenciómetro. Mina era un poco demasiado - correr mis dedos en el interruptor de encendido cuando estoy girando el potenciómetro. Ir de unos 1.25" del agujero del centro.
3. Sacador de centro cada uno de los agujeros con el martillo y punzón.
4. Cada uno de los agujeros de perforación con el taladro de arranque pequeño y paso hasta el más grande taladro para perforar el agujero final.
5. Desbarbe los orificios con papel de lija o un cuchillo x-acto.

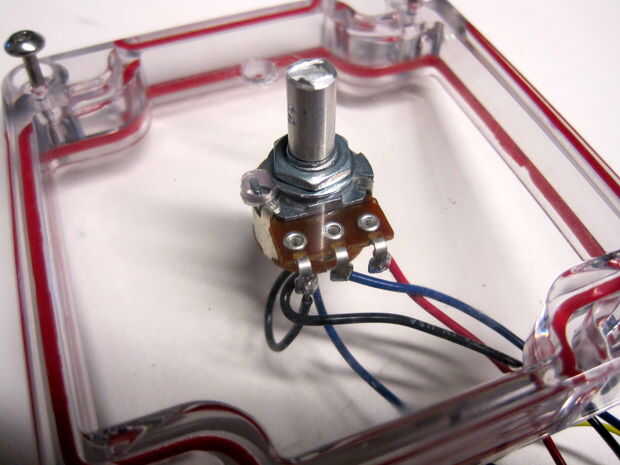

6. Alimentación del eje de potenciómetro a través del orificio desde el interior de la tapa. Coloque una arandela y la tuerca incluidas con el potenciómetro sobre el eje del potenciómetro, línea de la pestaña hacia arriba con el agujero pequeño y asegurar el bote en su lugar con una llave. No apriete en exceso, usted puede romper la caja si lo hace.

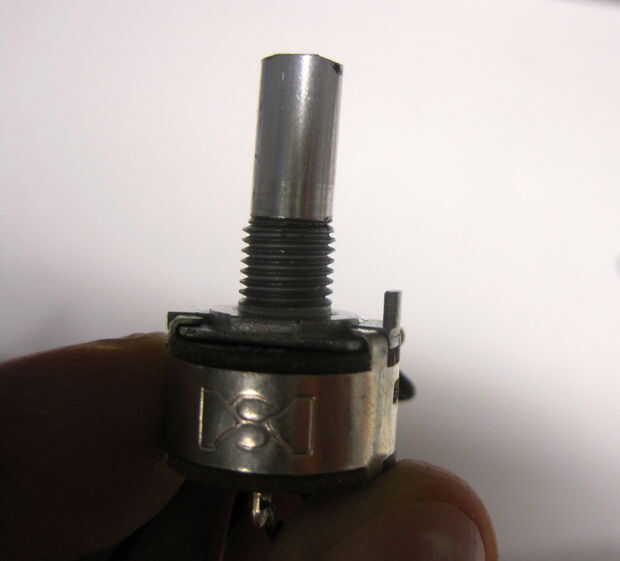

   1. Puede recortar el exceso fuera del eje del potenciómetro antes o después de este paso. Fijar el eje del potenciómetro con una morsa o algo similar y cortar con una dremel o sierra. Que corte el eje hasta 1/2" de largo.
7. El conmutador de alimentación a través del agujero para el interruptor, añadir una arandela y la tuerca provista y apriete suavemente con una llave.

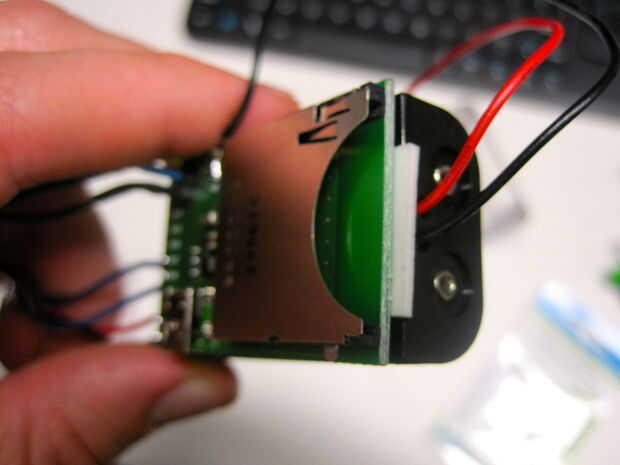

8. Un poco de cinta de espuma doble cara es ideal para asegurar su breakout junta a su batería.

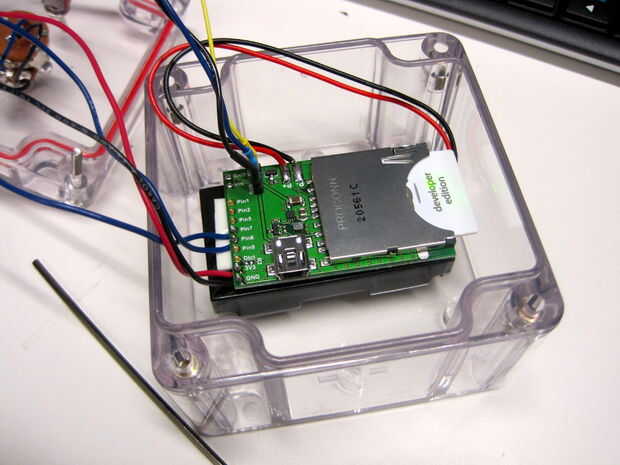

9. Otro poco de cinta de espuma también es ideal para fijar el tablero y la batería en la parte inferior de la caja.

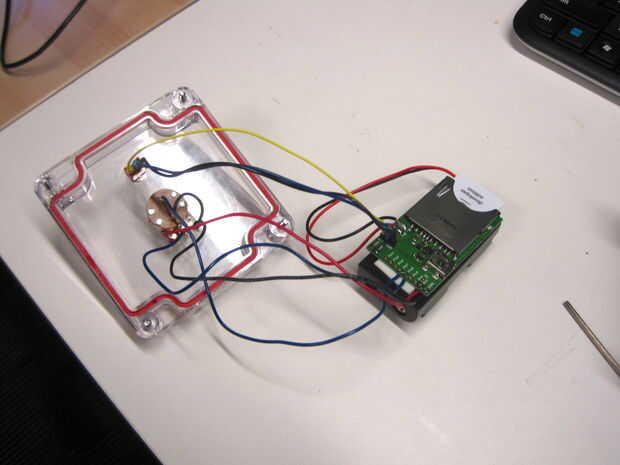

10. Con cuidado meta los cables en la caja y coloque la tapa sobre la caja.

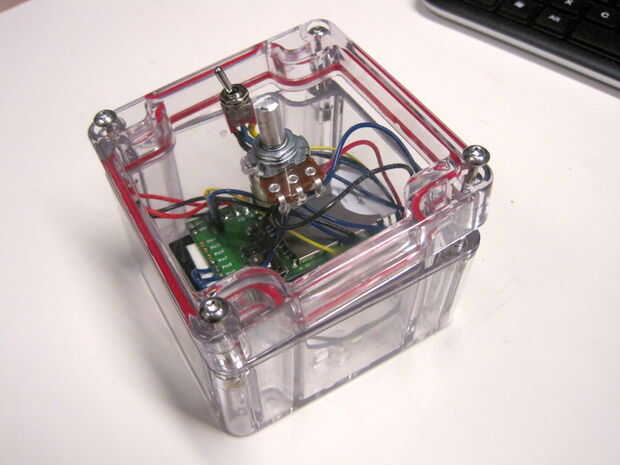

11. Apriete los tornillos para apretar la tapa de la caja. Necesitarás una llave torx pequeño Si utilizas el recinto Serpac usé.
12. Ponga la perilla en el eje del potenciómetro. Alinee la línea indicadora. Te recomiendo girar el potenciómetro hacia la izquierda de la derecha para esto.

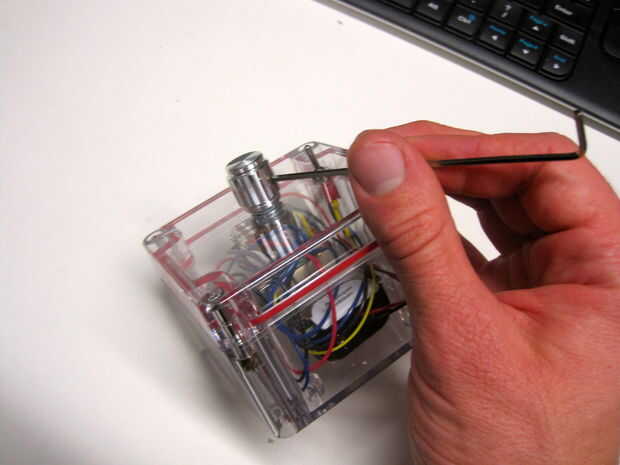

13. Apretar el tornillo con una llave allen pequeña presionando la perilla en su lugar.

¡ Pruébelo! Todo hecho!
