Paso 4: IR el descifrar la señal manualmente - parte I
Señal de infrarrojos de decodificación implica asignar un número diferente a cada botón. Así se puede reconocer fácilmente el botón comparando el valor entero que representa ese botón en lugar de almacenar códigos de infrarrojos largos para cada botón y la comparación de cada valor. Para ello, procesamos los valores de tiempo de IR que nos pusimos en el último paso para cada botón. Este paso varía mucho de mando a distancia. Existen cientos de protocolos remotos por ahí. Este instructivo tiene como objetivo proporcionar un conocimiento básico para cubrir más remotos, pero la técnica y los códigos puede modificarse para adaptarse a una compleja también.
Habrá una señal de salida a los datos de sincronización. La señal de salida es un valor único par ON-OFF al principio para identificar un mando a distancia. Para mi control remoto, era: 8400, 4160. Para algunos mandos a distancia, puede ser más que un par de valor único de ON-OFF. Resto de los valores (excepto a partir de código) se puede agrupar generalmente en 2 categorías (alrededor del 20% la diferencia es aceptable). Todos los valores (además de valores del inicio) se encuentra cerca de 55 o 167 para mi mando a distancia. Si el código de partida aparece varias veces y el código que sigue es siempre el mismo, entonces significa que el control remoto envía el mismo código una y otra vez y usted puede eliminar los datos repetidos.

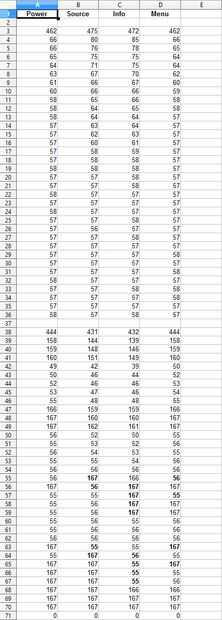

Ahora escoge un editor de hoja de cálculo de su elección. Usted puede utilizar excel o algún software similar. Opté por LibreOffice (fuente libre y abierta!). Escribir los nombres de los botones para todos los botones en los encabezados de columna. Copiar y pegar el valor de tu primer botón código de infrarrojos en la hoja de cálculo. Puede utilizar la función delimitan para separar los valores de ON-OFF. Recuerde que debe delimitar con comas y espacios para que no queden espacios principales o que se arrastran a sus valores, más se interpretará como texto en lugar de números. Coloque los valores OFF por debajo del valor ON en la misma columna después de una separación de una fila. Lo mismo para el botón siguiente. Mira de cerca y los valores en la columna 2 que varían de los de la columna 1 de la misma fila en negrita. Una diferencia de menos de unos 15-20% puede ser ignorada.

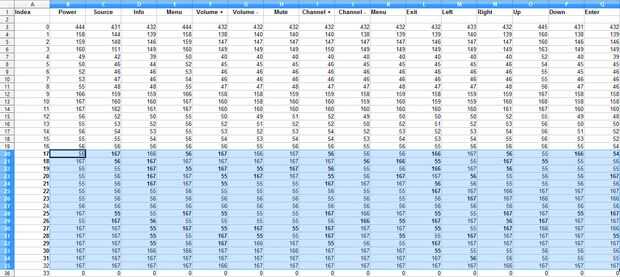

Hacer esto para 3-4 botones más. Generalmente, se encuentran todos los valores que cambian de un botón a otro en la lista de ON o el OFF lista. Sólo necesitamos los valores que cambian de botón desde el que los datos. Mina estaban en la lista OFF, por lo que se me quitan todos los valores de ON de la hoja de cálculo. Entonces laborioso copia-pega los valores OFF para todos los botones. No olvide negrita los valores que difieren de la columna anterior. De esta manera, podremos visualizar fácilmente en que van todos los datos se encuentra. Mi negrita valores (es decir, datos) se encuentra en el índice 17-24 y 25-32. No hay datos para el índice de 24 y 32 como el número de botones caber fácilmente dentro de 7 pedacitos y así que el bit 8 es inusitado, pero te incluyo en mi gama así.
