Paso 2: Conexión de 4 polos

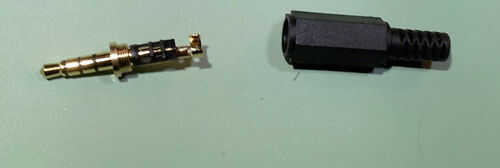

Los gatos sólo podría conseguir donde terriblemente estrecho en el interior, con sólo un par de mm para la soldadura de cada conexión muy cerca de los otros. Dada la elección hubiera ido para un conector de 90 grados, porque por lo que he visto son más espaciosas y disponen de conectores más grandes en el interior.
Cuando nos fijamos en el interior de tu gato se verá que, si es como la mía, es muy estrecho. Usted necesitará tener cuidado de sólo exponer muy pequeñas secciones de cable soldado a los puntos de conexión y cada cable a la longitud apropiada del ajuste antes de soldar.

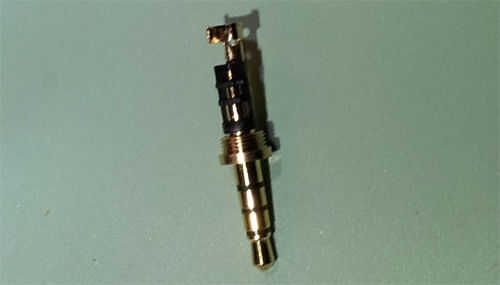

Como se indica en la imagen 1 las conexiones son:
Parte superior: función
Medio superior: tierra
Parte media inferior: Altavoz derecho
Punta: Altavoz izquierdo
Largo brazo: tierra
Más lejos de la soldadura de punto: altavoz izquierdo
Medio punto de la soldadura: altavoz derecho
Punto más cercano de la soldadura: función
Sus conexiones de pueden ser diferentes, por lo que es mejor consultar con su multímetro para asegurarse de que está bien. Si no tienes un multímetro puede utilizar una batería y un LED para hacer un circuito aunque el jack y encontrar la continuidad.

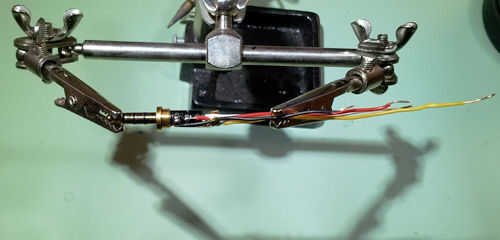

Tenga a mano para comprobar que poste corresponde a que la soldadura de punto a medida que avanza, para conseguir los cables conectados correctamente su multímetro. No quiero tener que desoldar las conexiones e inténtelo de nuevo si tiene el mismo conector estrecho que tenía.
