Paso 5: Seguimiento de saltos

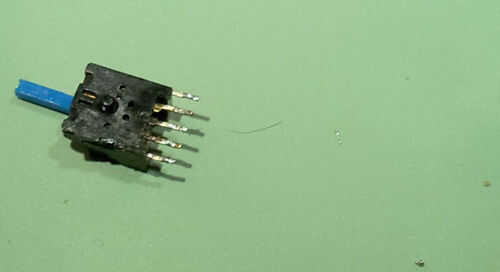

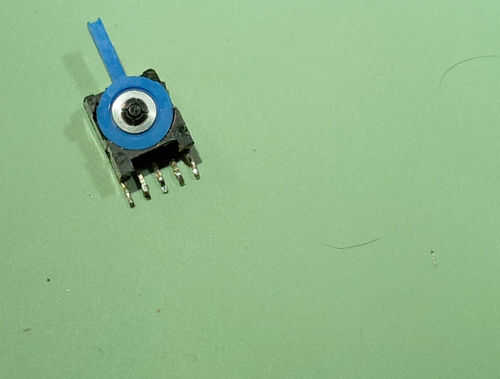

Para saltar a la pista siguiente o anterior, que estoy usando un interruptor el cual reposa en posición abierta (no haciendo un circuito), y que sólo está conectado a los pines 2, 3 y 4. Cuando empuja a la izquierda se conecta los pines 1, 2, 3 y 4, y cuando empuja a la derecha se conecta los pins 2, 3, 4 y 5. Ver imagen 1 para clarificación.
He conectado el pin 3 con el cable de tierra adicional que corrí hacia la parte posterior de la clavija estéreo de la vivienda.
Pin 1 tiene una resistencia de 220 ohm soldada en.
Pin 5 tiene una resistencia de 620 ohmios soldada en.
Tanto las resistencias en el pin 1 y 5 son entonces conectadas al cable de función desde la parte posterior de la toma de la vivienda.
Cuando presiono el interruptor palanca izquierda conecta el cable de la función a través de la resistencia de 220 ohmios a la tierra y el teléfono sabe para brincar hacia atrás. Empujado hacia la derecha el cable de la función se une a la resistencia de 620 ohmios y a la tierra y el teléfono salta hacia adelante.
