Conversión de fuente de alimentación 12v/24v a la maniobra controlada a distancia (código G) (1 / 8 paso)

Paso 1: Abra la fuente de alimentación y retire la placa de circuito

Desconecte la fuente de alimentación de la toma de corriente. (.. .just en caso que no ya!!!!)

  1. Desconecte el cable de alimentación los cables de 12v (o 24v) desde el poder y el cableado bornes de alimentación. Hacer un seguimiento de donde ir así que usted puede volverlos a montar más adelante!
  2. Quite los seis tornillos de Phillips a lo largo de la tapa de la fuente de alimentación. No retire los tornillos del ventilador.
  3. Retire la tapa y desconecte el ventilador de la placa. (Usted necesitará cortar la etiqueta de "inspeccionada")
  4. Quite el tornillo central de cada uno de los dos disipadores de calor, manteniendo el soporte para que no gire o caída de la Junta.
  5. Retire los dos tornillos restantes de cada disipador de calor y el aluminio en el chasis, asegurándose de no separar el aislador de goma de la vida. (Cuidado de no tocar el disipador de calor compuesto o se pondrá todo el lugar!)
  6. Retire los cinco tornillos Phillips de la placa de circuito. (uno en cada esquina y uno en el centro)
  7. Quitar la placa de circuito del chasis.

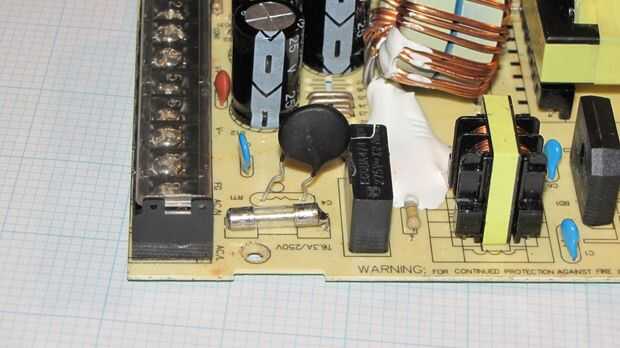

El fusible está situado justo al lado de la terminal de L, donde el cable de AC vivo va (ver foto)
