Paso 5: Preparar y conectar el relé

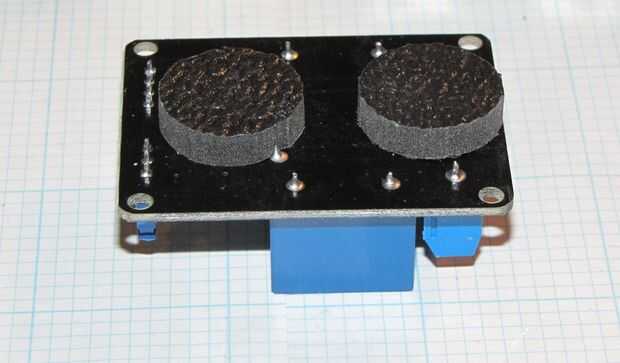

- Se aplican dos patas de goma autoadhesivas en la parte inferior del módulo de relé, para servir como separador y para mantener el lado de soldaduras del módulo de cortocircuito contra cualquier cosa.

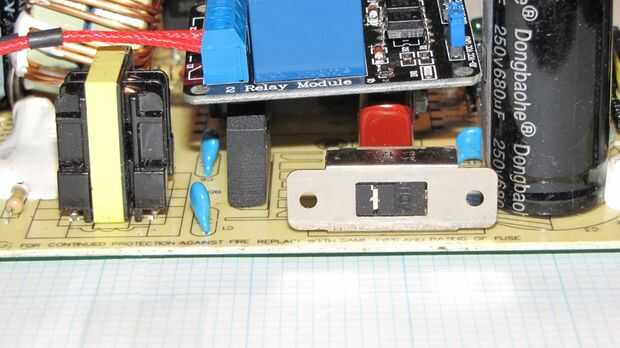

- Ubique el módulo de relés en la parte superior el componente negro (BD1) y el capacitor vecino (C10).

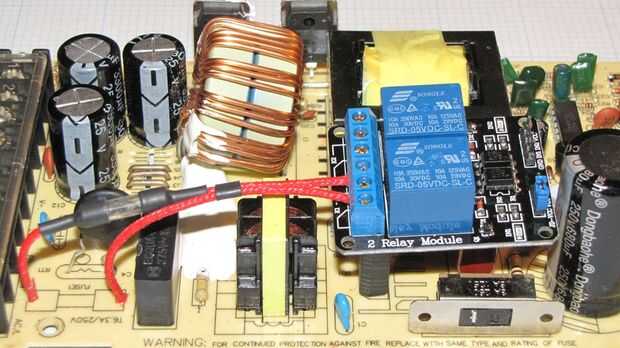

- Conecte los dos cables a la común y normalmente abierto terminales en el módulo de relé.

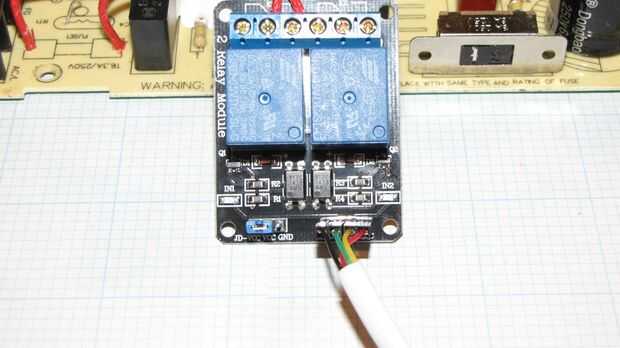

- Preparar el cableado mediante la instalación de conectores hembra de Dupont como muestra la imagen de control de relé. Si está utilizando un módulo de relé simple, sólo utilizará tres cables. Asegúrese de cortar el cable sin usar fuera el cable, o doblez en el cable y aíslelo.
- Conecte el cableado a la jefe del pin en el relé de control de relé. Doblada al jefe del pin sobre algunos para asegurar que el cableado no sería ser aplastado por la cubierta del chasis. (foto en el siguiente paso)
Nota aquí que he utilizado un módulo de relé con relés de dos. Esto es porque no tengo un módulo de relé solo en mano. Simplemente dejé el segundo relais terminales vacante. Voy más tarde o sustituir este módulo con un módulo de relé solo en algún momento.
- Un módulo de relé solo requiere de tres cables: 5v, GND y señal
- Un módulo de dos relés (como en la foto) utiliza cuatro hilos: 5v, GND, 2 1 y señal de la señal.
También, hice un punto para conectar el cable con fusible al terminal normalmente abierto y el cable no fusionada con el común terminal. Esta es una medida de seguridad pequeño que impide el ser accionado cuando el relé no se energiza la terminal normalmente cerrado. Puede conectar los cables de cualquier manera, como utilizas común y normalmente abierto.
