Paso 1: Los componentes utilizados

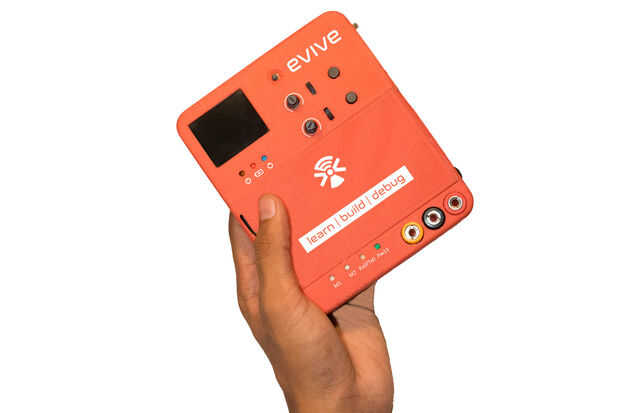

Requiere una pantalla TFT compatible con arduino, algunos cables de puente (alambres de dupont), protoboard y recomienda utilizar 3.3V - 5V nivel shifters (pero también funciona sin él: P). pero hemos utilizado evive . Tiene todo lo necesario para hacer esto sin ningún cableado adicional! Por lo tanto ayuda a evitar las tareas repetitivas para el embarque de pan. evive utiliza los más comúnmente utilizados 1.8" SPI base TFT (controlador ST7735R) tener 160px por 128px junto con Arduino Mega 2560 R3. También tiene manetas nivel lógica interna para el uso ideal.
Si eres principiante con TFT con arduino, se recomienda leer este tutorial.
Conexiones internas de TFT en evive son:
- VCC a 3.3V
- GND a GND de evive
- CS a arduino pin 48
- RESTABLECER a arduino pin 47
- D/C (o A0) arduino perno 49
- SDA a MOSI (para Arduino Mega en el Pin 51)
- SCL (o SDA) SCLK (o SCK) (para Arduino Mega en Pin 52)
- LED (o LEDA) para 3.3V o según requerido nivel de brillo.
