Paso 3: Modificación de la pantalla LCD...
![]()
![]()
![]()
![]()

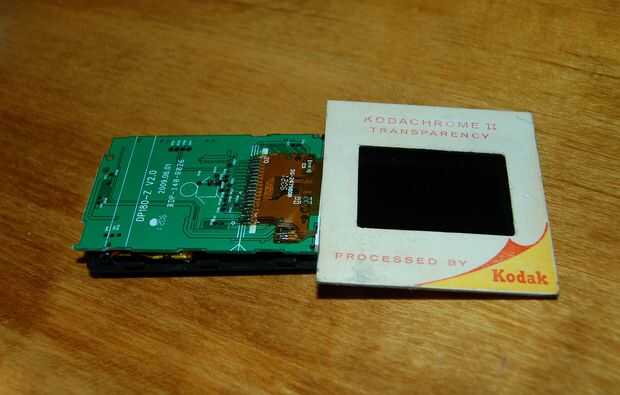

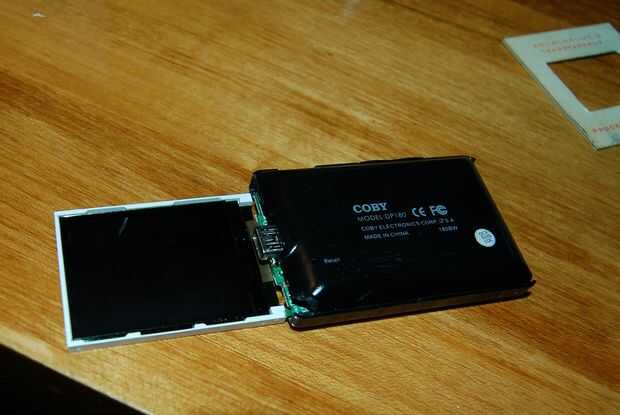

Una vez que se toma el aro aparte puedes ONU-fold el LCD de la placa de circuito. Esto es necesario para que puedas desde el proyector de luz por la parte posterior de la pantalla LCD en lugar de utilizar el construido en luces LED. En la mayoría de LCDs hay varias capas de material en la parte posterior de la pantalla del canal y reflejan la luz a través de la pantalla LCD. Estos deben eliminarse para que la pantalla es transparente. La placa de circuito tendrá que colocarse en el caso de la pantalla "abrir". Para hacer este corte una ranura cortada en la caja de plástico, pero asegúrese de que está lo suficientemente apretada como para que cuando el caso fue montado con la pantalla LCD exterior que las dos mitades sostenga el borde de la pantalla LCD que no tienes que preocuparse por agregar estructura para mantener la pantalla. Usted puede ahora pruebe la colocación de la diapositiva Kodak sobre el LCD.
Retroiluminación de la LCD a la izquierda en lugar como está apagado al lado y montado como parte de la estructura de plástico de pantallas por lo que lo hace no interfer con el Leica la luz brillando a través de la pantalla LCD. He oído que en algunos dispositivos de la lógica detecta si la luz no funciona y se apaga la pantalla LCD. No quiero tomar esa oportunidad así que dejé todo en tactos excepto para quitar la funda de la parte posterior de la pantalla LCD que permiten que la luz brille a través de todo el camino.
Nota: Proyectores diapositiva realmente inversión la imagen cuando se proyecta. Para compensar esto apenas he hojeado las imágenes en photoshop y relaoded en la cadena clave.
