Paso 3: Hacer el extremo del adaptador de alimentación.
1. mida unos 15 pies de cable CAT 5. Digo 15 pies como guía... algunos creen que cualquier cosa sobre 15 con esta técnica es peligrosa. Sin embargo es discutible. Lo anterior ligado wikipedia artículo hace referencias a esto, pero antes de soldadura (cualquier cosa) Mida la resistencia de la longitud del cable en el paso 3 de esta lista.

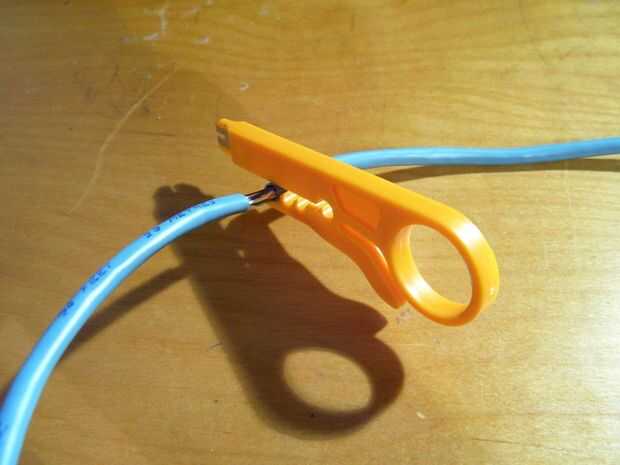

2. utilizar un separador de cable cat5 (vienen con muchos gatos) o un cuchillo Xacto para marcar suavemente el revestimiento del cable cat5 3-4 pies antes de los extremos del cable. Este es el final que va a conectar su fuente de alimentación para barra de la energía de la computadora y el puerto de ethernet en lo equipos red interfaz tarjeta/placa base. Tenga cuidado al remover aunque no quiere nick cualquiera de los pares dentro de la envoltura del cable.

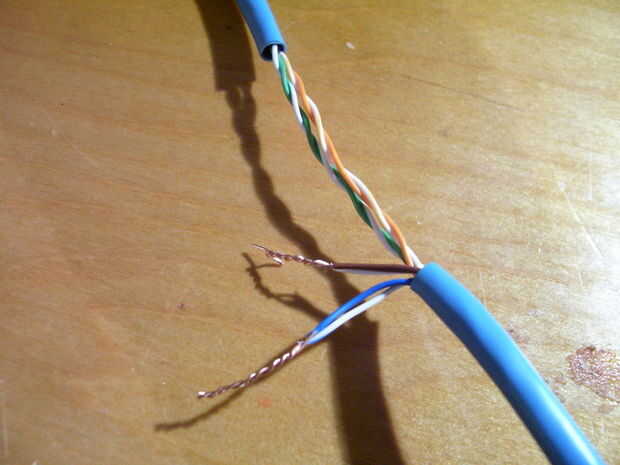

3. tire de los últimos 3-4 pies hasta dar que 3 pulgadas de cable expuesto. Ahora podemos ver los pares trenzados. Cortar los pares azules y marrón como se ilustra. Tira los 4 pares de su revestimiento y luego tuerza marrón marrón y blanco y empuje apagado al lado. Entonces tuerza los pares azul y azul blanco. Si desea ver la resistencia del cable del conector teast de su multímetro conduce a uno de los pares trenzados y verificación en el extremo corto del cable.

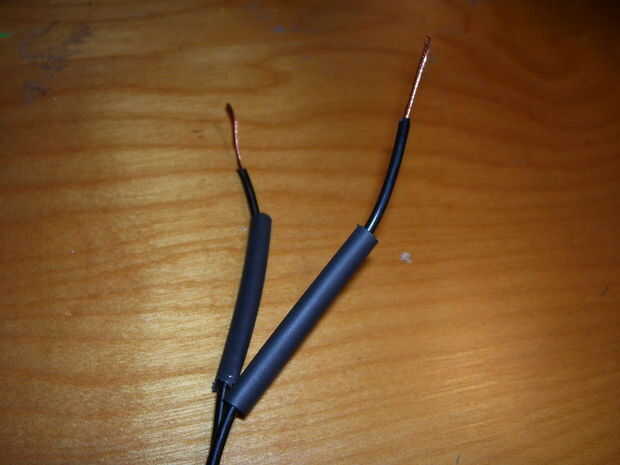

4. antes que el soldador, preparar el extremo del inyector DC cortando el cable por la mitad (o cualquier otra longitud que prefiera... ya podría ser mejor si la barra de energía es decir, en su escritorio). Luego de la tira de plástico alrededor de la mitad de una pulgada o así sucesivamente ambos extremos. Separe los dos cables de 3 pulgadas y luego deslizarse alrededor de 1,5 pulgadas de ambos extremos de la tubería del encogimiento.

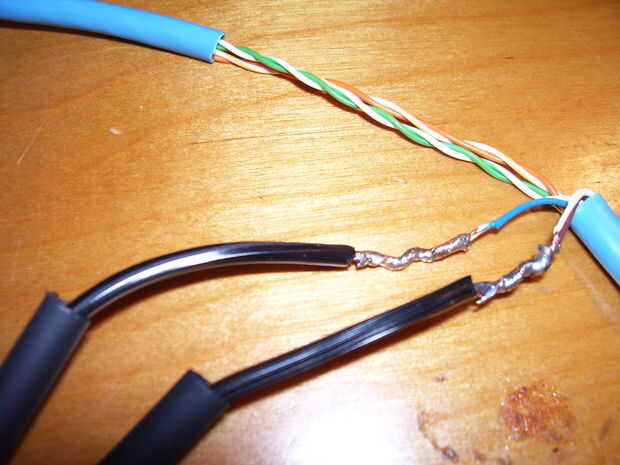

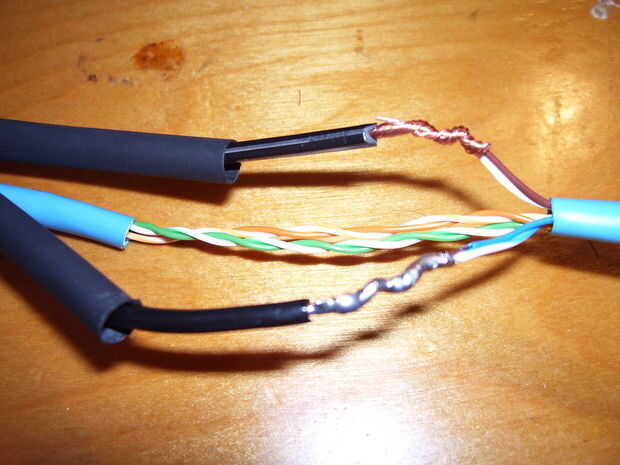

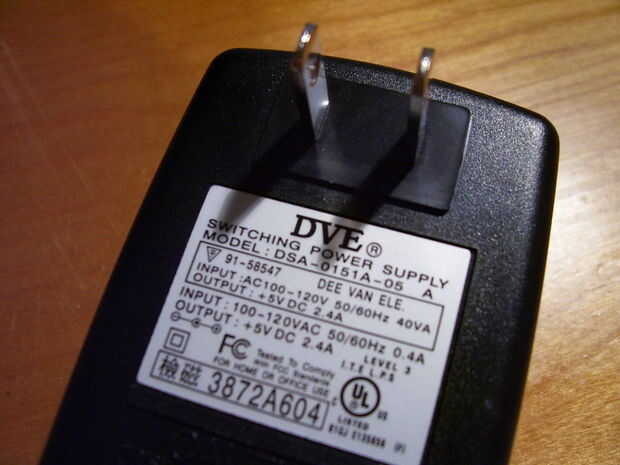

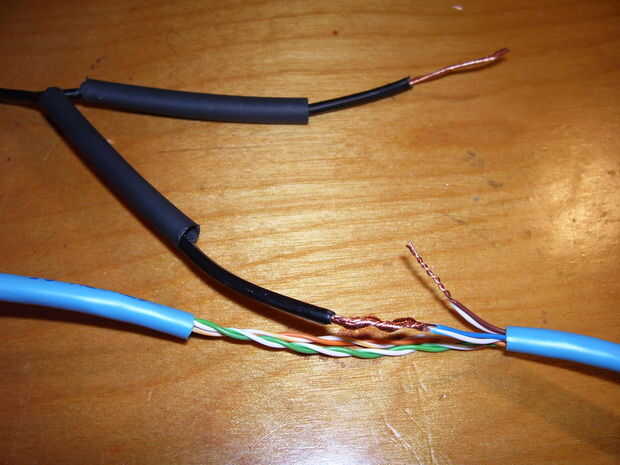

4. sin embargo, antes de que suelde nada Asegúrese de tener la polaridad correcta averiguada. Los torcidos juntos los cables azul/azul-blanco Haz soldados al cable positivo. En nuestro caso, esto está marcado con algún escrito sobre ella por el fabricante. Simplemente gire los dos juntos y de la soldadura. Repita el proceso, torciendo juntos los cables marrón/marrón y blanco con el cable negativo en el conector.

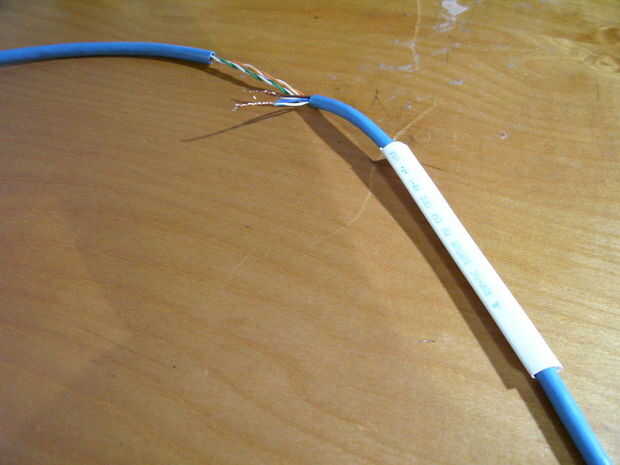

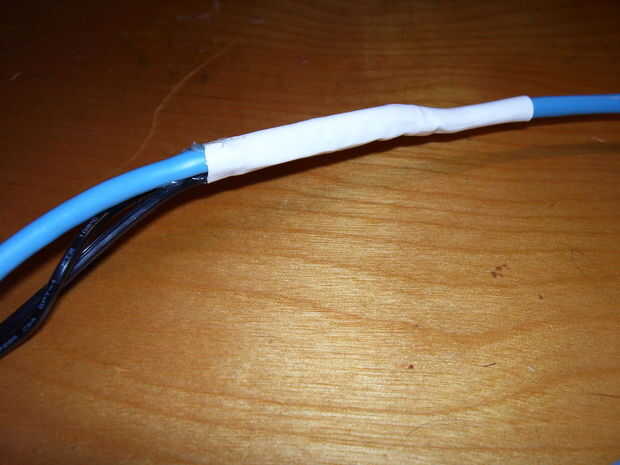

5. hemos casi terminado aquí. Ahora, sólo Deslice el envoltorio sobre los cables que sólo soldados y usar una pistola de aire caliente o soplete para reducir el tamaño. Consejo: no pude encontrar mi pistola de calor... por lo que acaba de mover el soldador hacia abajo el tubo dejando la mitad una pulgada o tan de espacio entre la tubería y el hierro. A continuación, deslice hacia arriba la pieza más ancha de la tubería del encogimiento (en mi caso es blanco) hasta la cubierta de los reducido conexiones. Generalmente soy muy cuidadoso con este paso del proceso, no desea nada hacer contacto y cortocircuito hacia fuera.
6. por último, nosotros deslizar algunos botines de cable y terminar los extremos de este cable de inyector.
