Paso 3: Controles originales

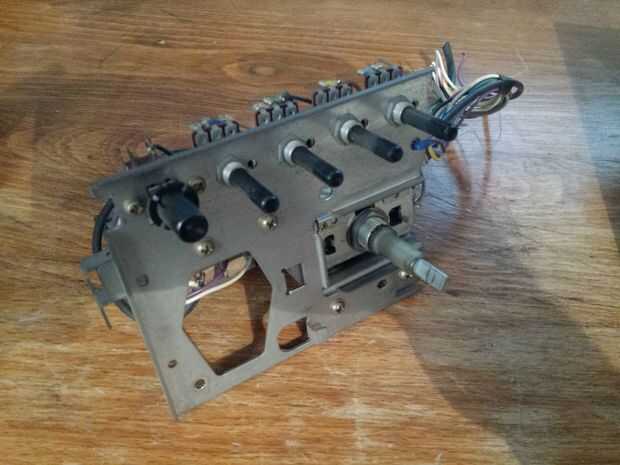

Me encanta los controles mecánicos utilizados en tecnología antigua, y para este proyecto quería mantener la experiencia de usuario lo más fiel posible al original. Los botones de control principal en el viejo televisor eran para potencia (empuje el interruptor de bloqueo), tuning (potenciómetro), contraste y volumen (deslizadores).
La TV plana por otra parte tenía una serie de microinterruptores montados en pcb control fuente AV, volumen, energía etc., así que tuve que encontrar la manera de vincular los dos juntos.

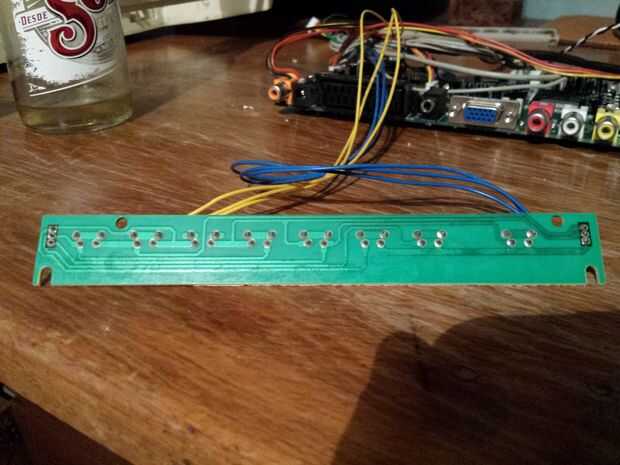

Comencé por mirar de cerca la placa microinterruptor, que conecta con el circuito principal de la TV a través de los 6 cables. Al principio que esto me lanzó, ¿cómo podrían 8 interruptores en el tablero de ser controlados por solamente 6 hilos? Pronto me di cuenta de que diferentes combinaciones de los mismo cables traducción en diferentes funciones. Trazó el circuito del interruptor de los conectores a los microinterruptores y logró un mapa que combinaciones que necesitaba para los controles de la TV.

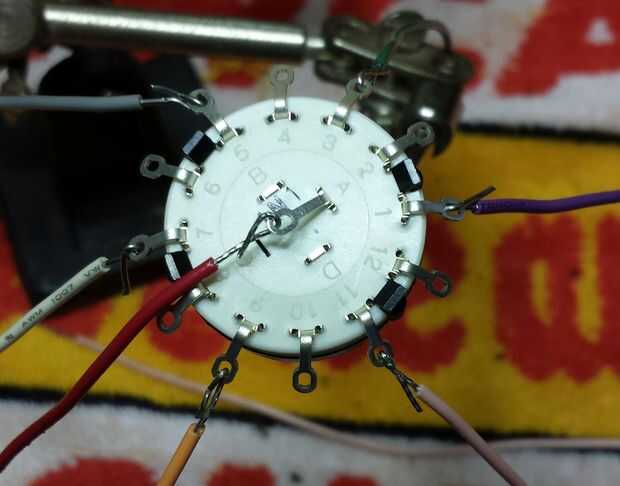

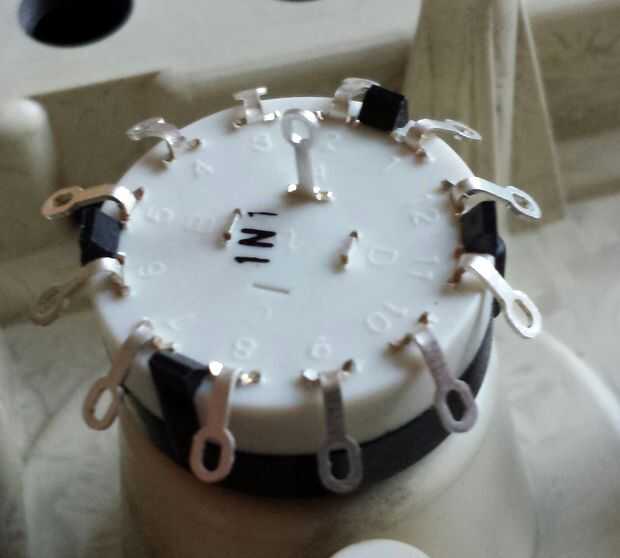

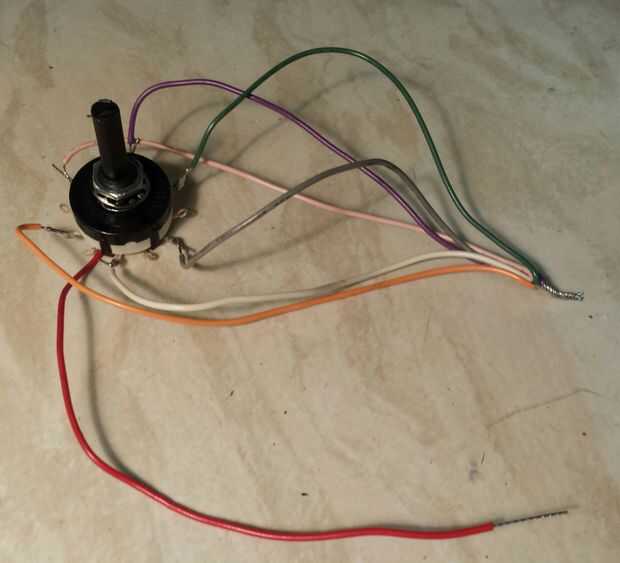

En primer lugar tratan la sintonización rotatorio - cómo utilizar el giro del dial para imitar la acción de empuje-interruptor momentáneo que el circuito de TV estaba esperando para cambiar la fuente de AV. He conseguido este usando un interruptor rotatorio de 12 forma unipolar, con alternativas terminales conectados al mismo cable (ver foto). Esto significa que el disco al girar el interruptor se mueve entre Estados abiertos y cerrados, así como el micro original podría ser presionado repetidamente para recorrer las fuentes AV.
El interruptor fue sencillo, acabo de cambiar el interruptor de bloqueo voluminoso con un interruptor del empuje, manteniéndolo en la misma carcasa para facilitar el montaje.

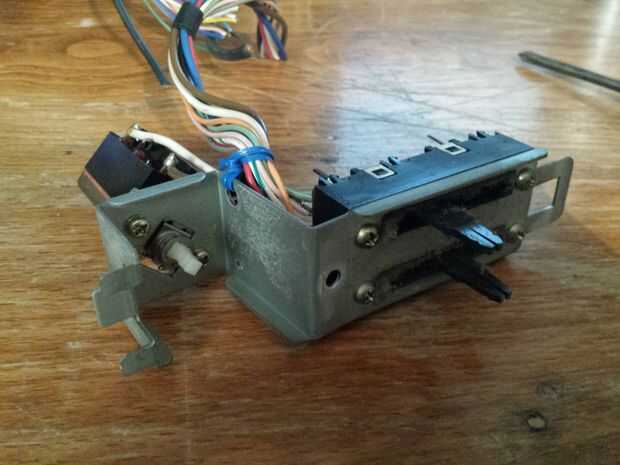

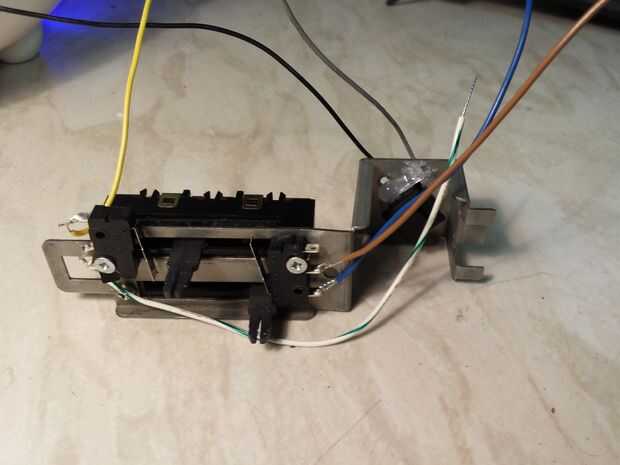

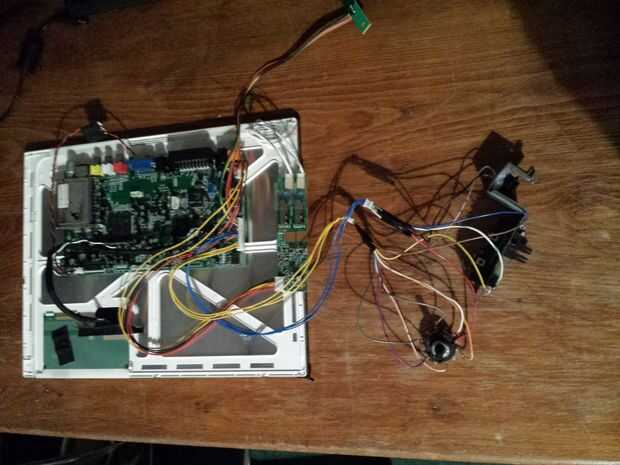

El control de volumen fue muy divertido averiguar y es una de mis partes favoritas de la construcción - conservó el conjunto existente de slider, pero montado un microswitch de la palanca en cualquiera extremo (ver foto), para deslizar hacia adelante y hacia atrás haga clic interruptores para el volumen arriba/abajo el interruptor respectivamente. El interruptor de circuito fue conectado al circuito principal, probado y puesto a un lado listo para el montaje posterior.
