Conversión de una impresora de inyección de tinta para imprimir PCB (9 / 13 paso)

Paso 9: Rellenar el cartucho de tinta

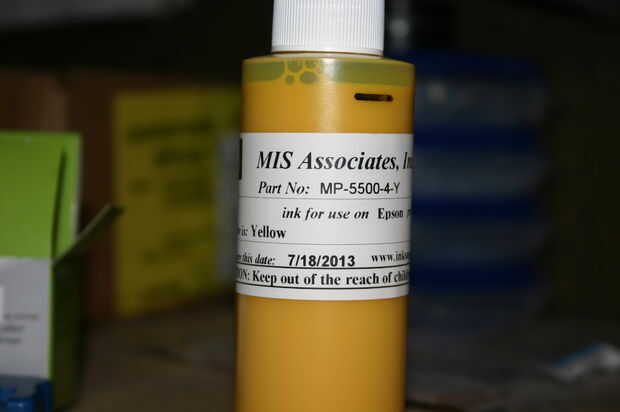

La modificación final a la impresora está en la tinta. Mientras que esta impresora puede utilizar cartuchos de tinta regular de Epson la tinta en los cartuchos no resistirá el químico aguafuerte el proceso utilizado para hacer PCB, por lo que debe ser reemplazado con la tinta que puede. Esto realmente trae la modificación toda círculo completo porque este recambio de tinta es por eso que una impresora Epson fue elegida en primer lugar. Aparte de las modificaciones algo fáciles Epson utiliza una cabeza de impresión especial conocida como un cabezas de impresión piezo que les permitirá imprimir una tinta de reemplazo llamada Mis Pro amarillo tinta . Esta tinta obstruyen más otras impresoras ya que utilizan un tipo diferente de sistema de cabezal de impresión. Así que la Epson es de doble importancia para todo el proyecto.

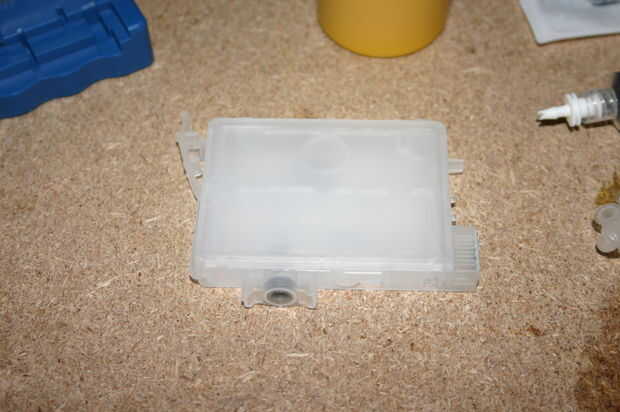

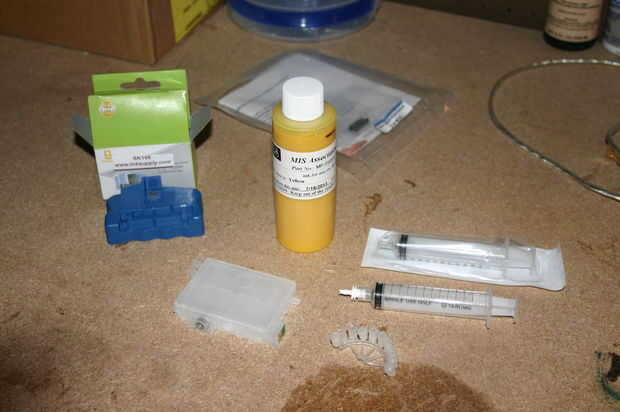

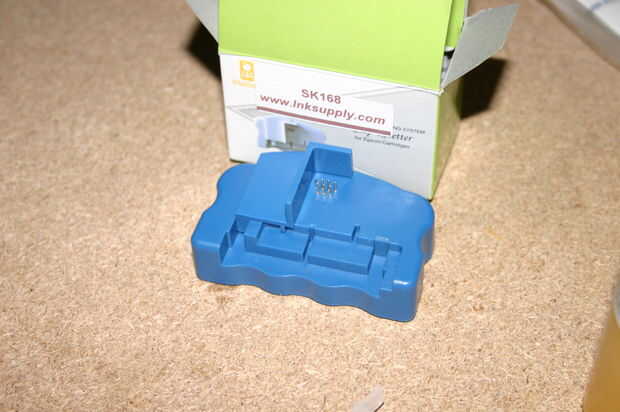

Si sigues ese link de arriba que le llevará a inksupply.com que es donde compré todo lo usé para el recambio de tinta. Todo lo que realmente necesitas si tienes un cartucho vacío es el Mis Pro amarillos, pero he comprado algunas cosas para facilitar el proceso. Lo primero que compré fue un cartucho de tinta vacío que venden que relleno la impresora más fácil y no tener que limpiar un cartucho viejo. En segundo lugar compré un kit de relleno de los que se suministra con dos jeringas y una serie de consejos para llenar el cartucho de tinta con. Finalmente compré un dispositivo a los que se restablece el pequeño chip que es de Epson Cartuchos de impresión que puede convencer a su impresora es todavía la tinta en los cartuchos después de que seco y rellenarlos.

Así que usando estas cosas y mi tinta amarillo llena el cartucho y lo preparado para la instalación de mi impresora modificada para que pudiera realizar una prueba final y grabado un tablero de circuito para ver los resultados de mi trabajo.
