Conversión de una impresora de inyección de tinta para imprimir PCB (10 / 13 paso)

Paso 10: Impresión de la prueba

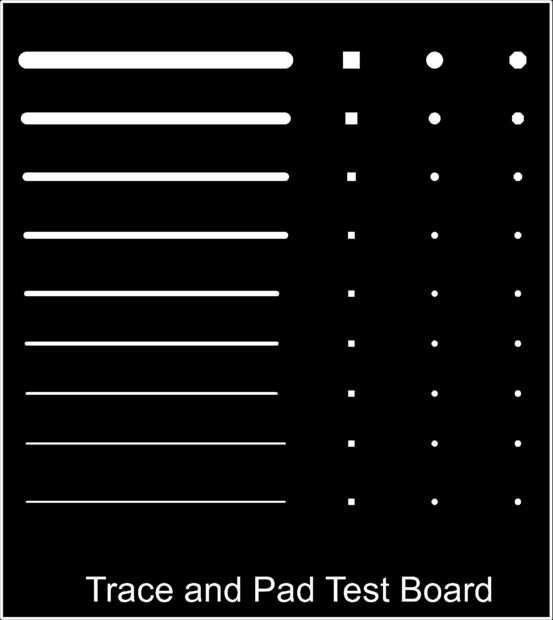

Recientemente he estado probando varias técnicas para la creación de PCB por lo que he creado una tabla de prueba en Eagle de CadSoft que ofrece los tipos tres pad y huellas en varios tamaños de medición diferente así que pensé sería un indicador apropiado de esta impresora funciona bien también.

También para aquellos que sienten curiosidad por cómo toda esta cosa puede conseguir yo he también impresos de drj113 Arduino Ethernet. Esta cosa está repleto de pequeños detalles y algunas piezas de montaje en superficie por lo le dará una buena idea de lo que se puede imprimir con este sistema.

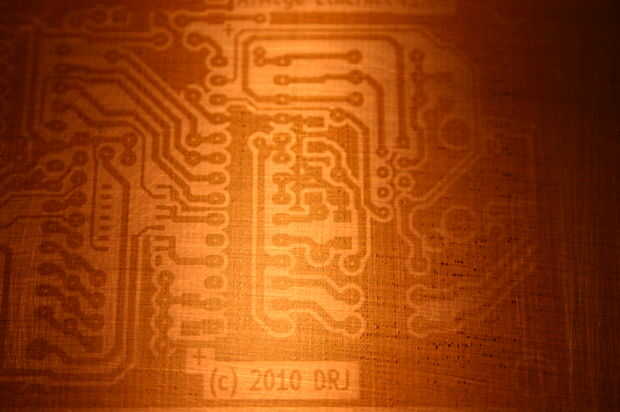

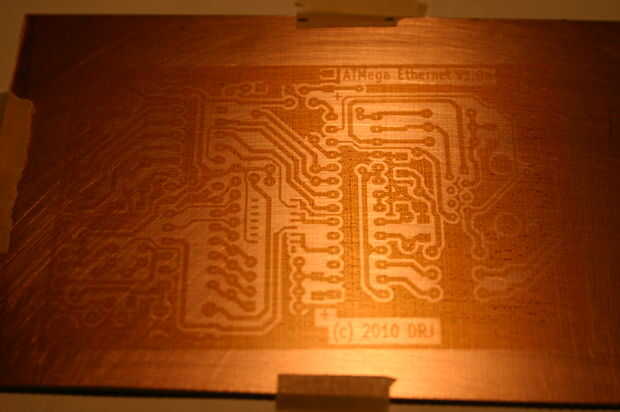

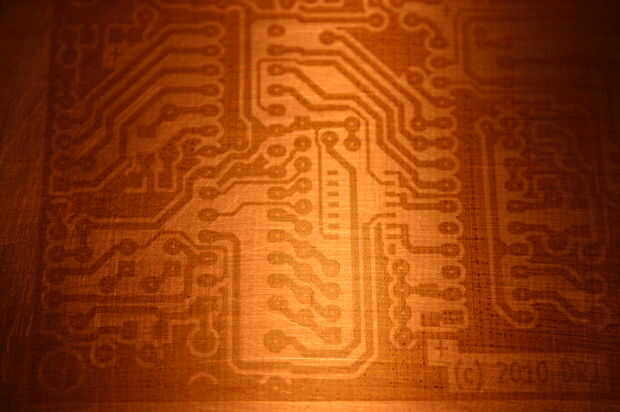

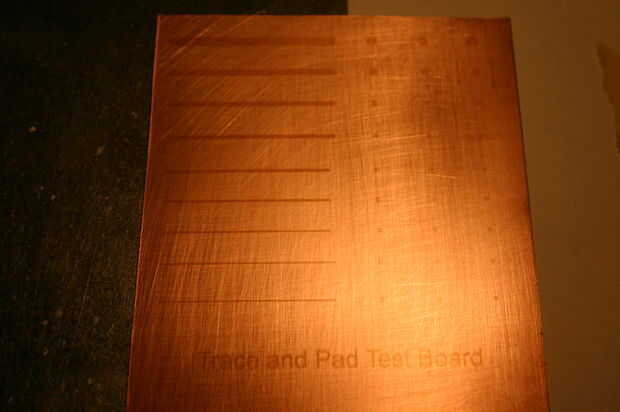

Se puede ver cómo me voy sobre la impresión en el siguiente vídeo y ver también los dos tableros impresos en las imágenes.

Asegúrese de revisar la siguiente página para información importante grabado antes de usted procede cualquiera o puede arruinar tus consejos!
