Paso 11: Notas sobre el grabado

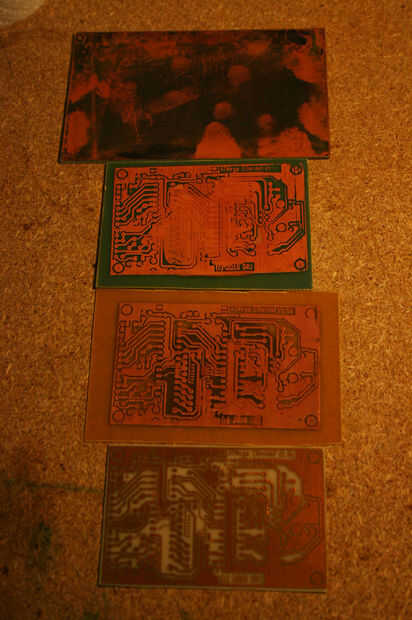

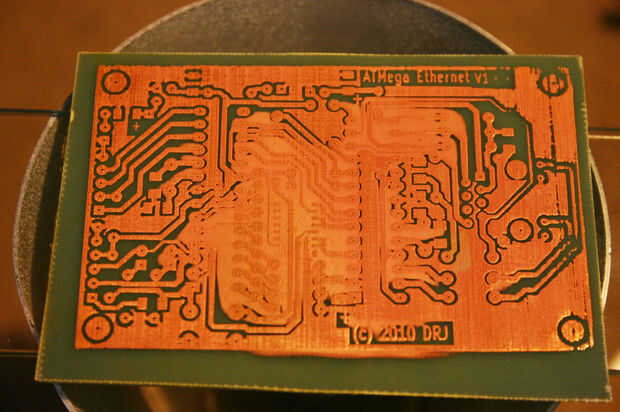

En primer lugar, todos deben saber es que si vas esta ruta necesita utilizar cloruro férrico para grabado las tablas. Sé que es desagradable para el medio ambiente y muchas personas tratan de no usarlo, pero la tinta de Mis Pro amarillo sólo funcionará con cloruro férrico lo que sé. Os preguntaréis cómo me di cuenta de esto y algunas de las imágenes le mostraremos cómo. Traté de grabar mi primer conjunto de tablas en una mezcla de ácido clorhídrico y agua oxigenada, pero la solución de la aguafuerte se comió a través de la tinta de Mis Pro y terminé con esos tableros verdes agradables de chatarra (cobre oxidado) cuando me tiene frustrado y lavada con agua. Cloruro férrico sin embargo no se come a la tinta de Mis Pro y grabado funciona como se espera siempre que sigas la siguiente sugerencia.
En segundo lugar, el grueso de la capa de cobre sobre la placa de cobre revestida es algo importante. En el pasado he utilizado el método de dibujo antiguo de marcador permanente y el método de transferencia de tóner de grabado de PCB en algunos revestido de cobre que tenían un 2 onzas por pie cuadrado de cobre capa. Esto funcionó bien en el pasado como la tinta permanente del marcador y el toner son un poco más robustos y pueden soportar un largo proceso de grabado. La tinta de Mis Pro amarillo sin embargo en mi experiencia no puede soportar esa misma duración. Esto tiene sentido ya no necesariamente se diseñó para este propósito. Sin embargo, la solución es muy fácil. Si usted elige una placa de cobre revestida con una capa más fina de cobre de 1 onza por pie cuadrado la tinta de Mis Pro sobrevivir el proceso de producción más corto y darle un mejor PCB al final. (Si usted está buscando para comprar PCB material salida de eBay ya que es una gran fuente de material a granel a buen precio. Comprar desde una tienda eBay dirigido por el usuario abcfab y han conseguido unas buenas ofertas en algún bien material del PWB. Lo bueno también es que puedes contactarlo si desea un material específico (tamaño, grueso de cobre, # de tablas, etc.) y trabajará con usted para conseguir un curso de orden).

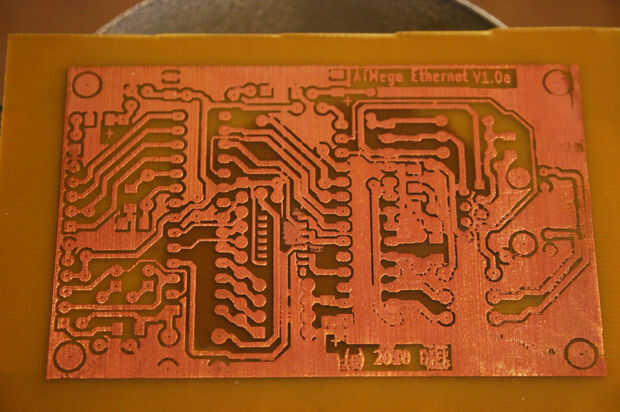

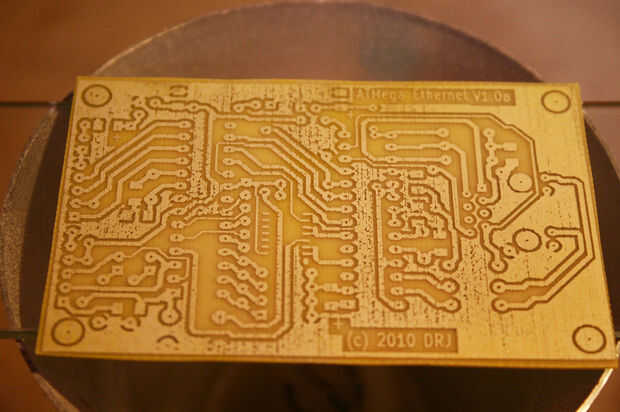

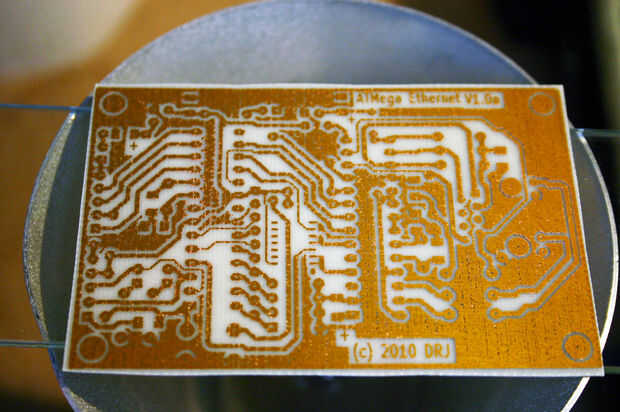

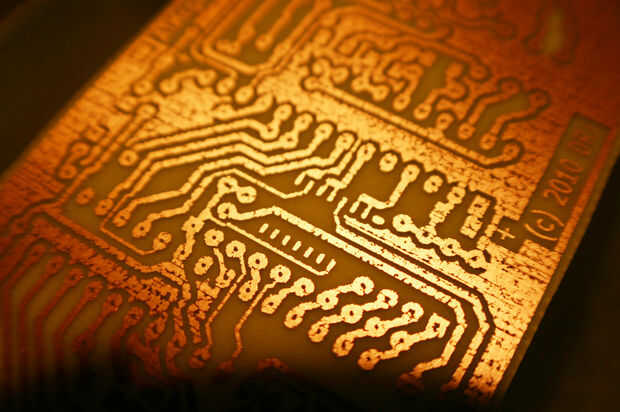

Por último, mi "rastro y Pad Test Junta" fue mal diseñado. Sí es un tiro a mí mismo, pero pensé que valía la pena admitir. Me di cuenta durante el proceso de grabado que existe manera demasiado cobre en ese tablero que necesita ser grabado al agua fuerte lejos. Como tal pensado rediseñar con menos espacio, pero luego decidió dejar de intentar grabar una junta nonuseable examen porque no quería perder más cloruro férrico cuando sabía que el proceso estaba trabajando ya. Arduino Ethernet sirve tanto una mejor medida de impresión y grabado con esta nueva modificación de la impresora ya que será un Consejo funcional que puedo soldar piezas y prueba de rastros en.
Sé que los pueden parecer algo estúpidos o estrictos requisitos, pero son cosas que a mi me funciono y me di cuenta de que los relé a todo el mundo. Si usted sale con resultados que no son muy perfectos solo juegan con su configuración de la impresora y el tiempo de calor como una vez dejé las cosas empezaron a funcionar mucho mejor y consiguieron algunos resultados realmente agradables y un PCB que está listo para estañado y piezas.
