Conversión de una impresora de inyección de tinta para imprimir PCB (3 / 13 paso)

Paso 3: Extracción del ensamblaje del cabezal de impresión

El siguiente paso es donde se remangue sus mangas e iniciar el proceso de corte y modificación. También es el paso donde tienes que prestar atención a lo que estás haciendo como serio podría herirse o arruinar completamente su modificación de la impresora. Como tal debe llevar gafas de seguridad o gafas durante el proceso de corte y mantener las manos alejadas del disco de corte. También para aquellos que no estén familiarizados con el uso de una herramienta Dremel cuando usted corta a través de las secciones de metal del cuerpo de la impresora de que va a crear una lluvia chispas y pequeñas escamas de metal afilado. Como dije antes, tenga cuidado y use gafas de seguridad, no desea ninguna de estas cosas en los ojos.

Así sucesivamente a la modificación...

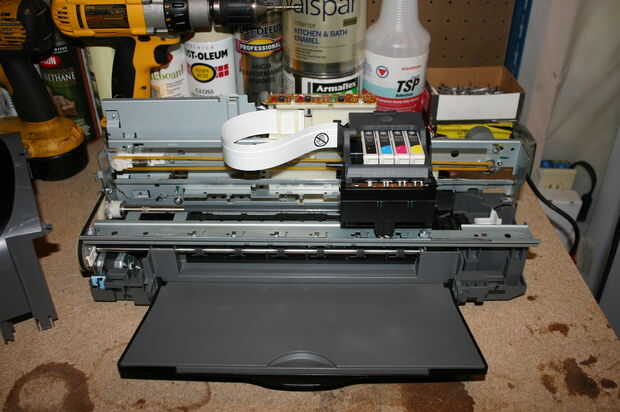

Vamos a empezar con las zonas fácil primera y trabajar desde allí. A partir del riel frontal de la impresora verás dos tornillos que se desea eliminar. Una vez haces esto los ascensores carril lejos y se puede fijar a un lado para más tarde volver a instalar.

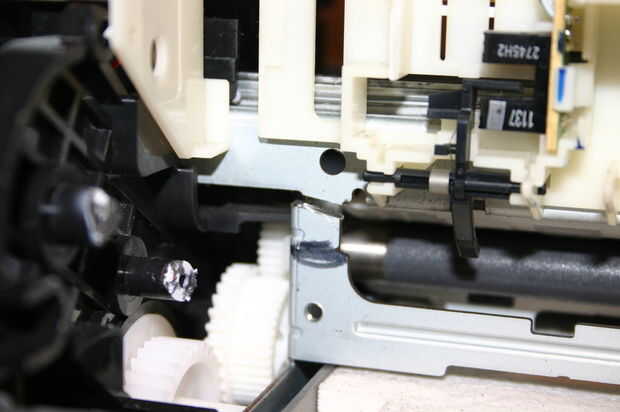

A continuación usted puede centrarse en los dos tornillos cerca de la cabeza de impresión, limpieza de mecanismo. Al quitar estos dos tornillos de la parte derecha de la Asamblea de impresión va a ser perder y extraíble. Sin embargo no puede quitar esta pieza entera sin embargo, como el lado izquierdo es un pedazo de metal grande y allí es una pequeña lengüeta oculta que también lleva a cabo la Asamblea en el lugar.

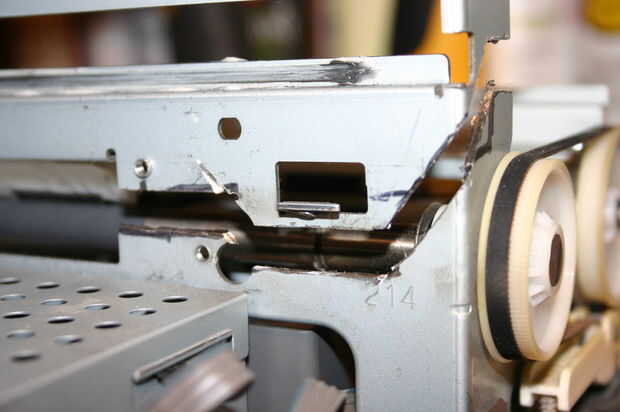

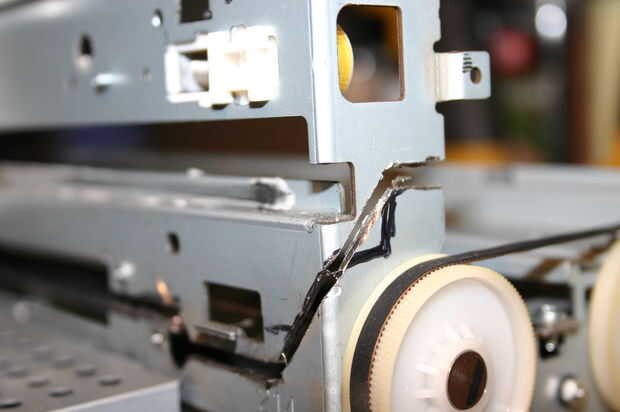

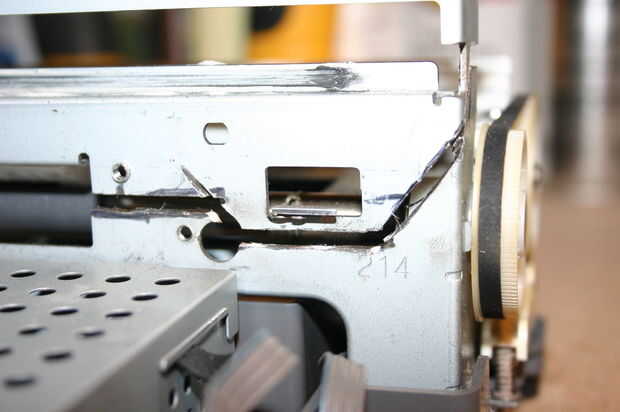

Esto es donde la herramienta Dremel entra en la imagen. Primero quiere ver las zonas metálicas y planificar exactamente donde quieres cortar. He intentado minimizar el área que tuve que cortar porque como ya he mencionado las chispas volando en tu cara es algo que usted quiere experimentar lo menos posible. Dicho esto que usted desea cortar la pequeña lengüeta interior para liberar el lado derecho de la Asamblea antes de cortar finalmente la vuelta entera izquierda metal para que puedan levantar el cabezal de impresión y retire completamente de la base de la impresora.

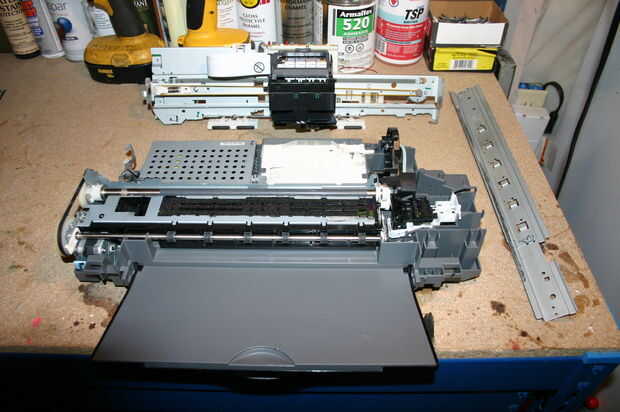

Si has sido cuidadoso y seguir las indicaciones hasta ahora debe tener tres piezas presentados delante de usted. Compruebe las imágenes he publicado para asegurarse de que tienes todo desarmado correctamente.
