Conversión de una impresora de inyección de tinta para imprimir PCB (6 / 13 paso)

Paso 6: Volver a instalar el cabezal de impresión segunda parte

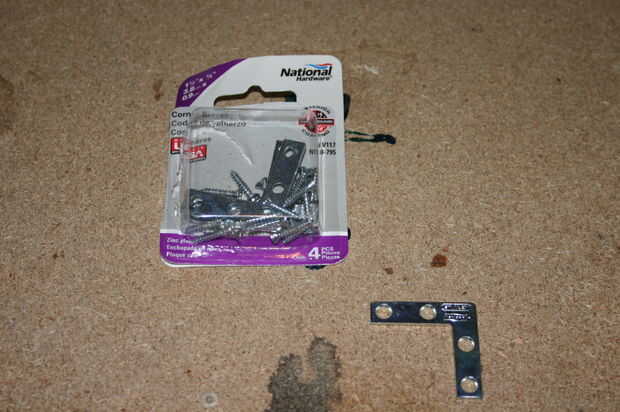

La reinstalación de la Asamblea de la cabeza de impresión es un poco más complicada porque tendrá que crear una especie de pieza de soporte para mantener unida a la sección de la esquina que corta a través. Para ello he comprado algunos soportes de la esquina de la ferretería local y cortarlos pedazos más pequeños solo que podría utilizar. Puedes ver estos soportes en las imágenes. Sólo les escogí porque eran baratos y pensé sería fáciles de modificar, pero usted puede hacer otros soportes como mejor parezca.

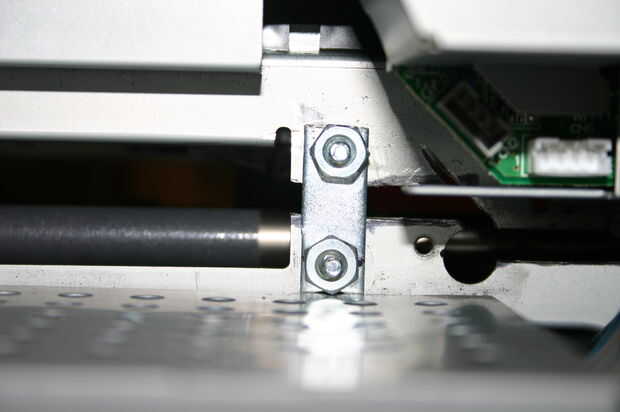

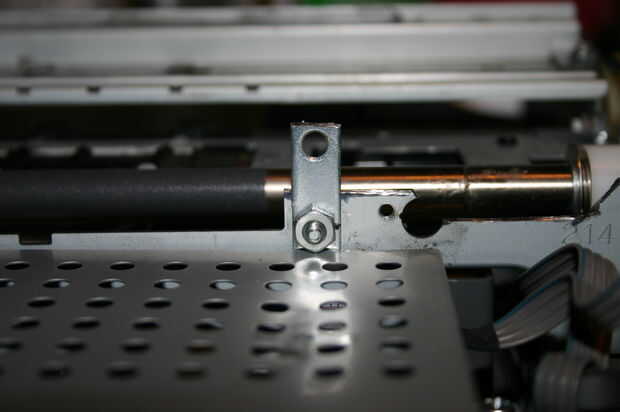

Una vez tenía los soportes de hecho necesitaba marcar donde quería perforar para que los pernos sujetar los soportes en su lugar. Este proceso era simple para la sección inferior. Acaba de decidir donde quería poner los soportes y luego marcó para los agujeros y perforado. Una vez tuve esos agujeros perforados os adjunto la parte inferior de los soportes para que pudiera alinear el cabezal de impresión y marca donde deben taladrarse los agujeros superiores.

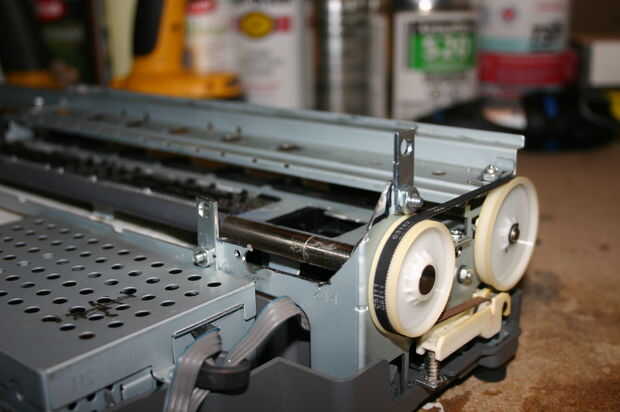

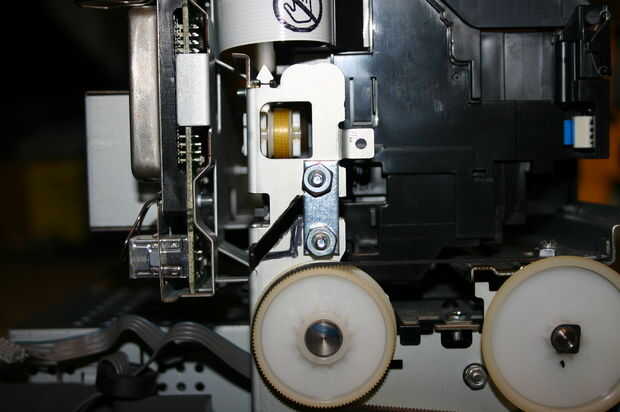

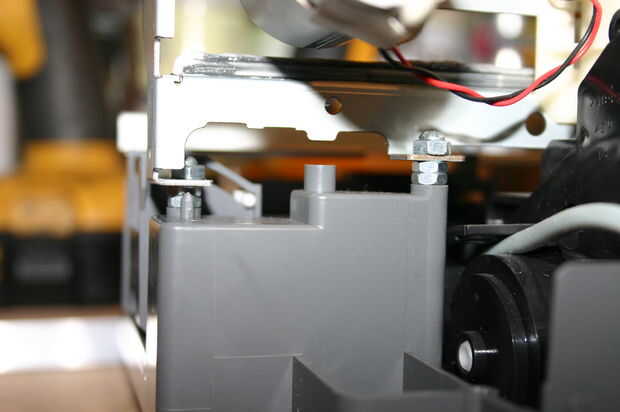

Para asegurarse de que los agujeros superiores donde en los puntos siguió adelante e inserta los 2 espaciador pernos en el lado derecho donde los dos tornillos se fijan a la base de la impresora. Una vez aquellos donde me adjunta alineados los soportes con el corte de la esquina y usan un nivel para asegurarse de que la Asamblea estaba en la posición correcta antes de marcar la ubicación de los orificios. En ese momento he quitado la Asamblea otra vez para perforar los agujeros y luego colocar la pieza completa esta vez con tornillos y los soportes que tenía crean para asegurar todo el conjunto en su lugar.
