Conversión de una impresora de inyección de tinta para imprimir PCB (7 / 13 paso)

Paso 7: Levantar el cabezal de impresión estación de limpieza

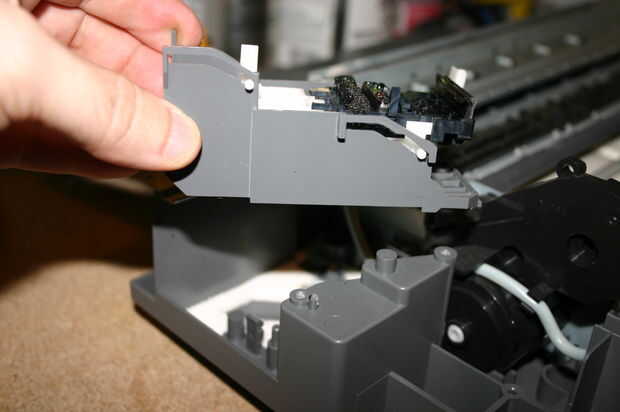

Este es un paso que creo que es pasado por alto mucho, pero es realmente muy importante para su impresora funcione bien para un largo periodo de tiempo. Al apagar la impresora el cabezal de impresión se mueve en la estación de limpieza para evitar que la tinta de secado y la obstrucción de las boquillas. Esta estación es también lo que se utiliza para realizar una ciclo de limpieza por lo que necesita para asegurarse de que se levante así como todo lo demás en la impresora subiste de la boquilla.

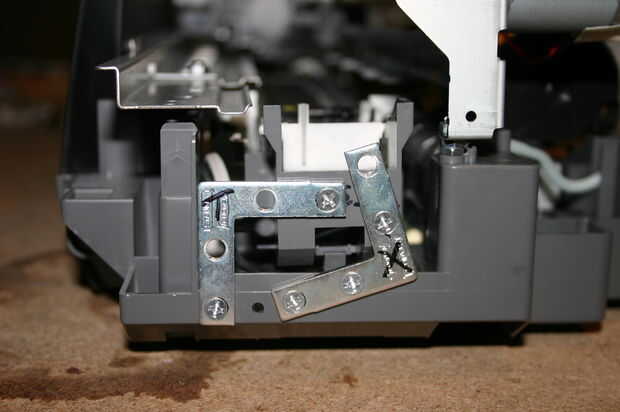

Para asegurarse de que la limpieza fue levantado la cantidad correcta utiliza un método algo indirecto de medición. Obviamente usted puede elegir su propio camino para levantar esto, pero lo que hice fue reinstalarlo en la posición normal antes de usar dos de los soportes de sobras que tenía para marcar donde cayeron los orificios de tornillo en la base de la impresora y la estación de limpieza. Desde allí mide 3/8 de una pulgada hacia abajo desde las marcas en la estación de limpieza y taladrar agujeros piloto en esas marcas y las marcas en el cuerpo de la impresora. Una vez tuve esos agujeros alinearon los soportes para el cuerpo de la impresora y fijarse con tornillos antes de alineación de la estación de limpieza y atornillar a los soportes, así.

Cuando encienda la impresora y ejecutar ciclos de limpieza de la estación de limpieza está alineado donde debe estar y funciona como debería.
