Conversión luz Puck, No más pilas de comer (2 / 3 paso)

Paso 2: Dónde Oh dónde mi pequeño cables ir, donde Oh...

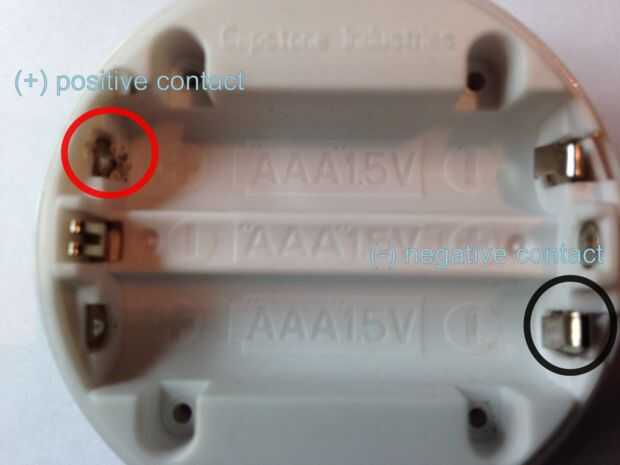

Todo lo que tenemos que hacer es determinar el principio (positivo) y el final (negativo) en el compartimento de la batería y cableados a los puntos. Si tienes el mismo disco luz de Costco, retire las pilas de una luz y mire el compartimiento de pilas. Apagar la luz para que el nombre "Capstone industrias" es en la parte superior. El contacto positivo está en la esquina superior izquierda y su contacto negativo es en la esquina inferior derecha. Aún más fácil, mira en la primera foto arriba - son el + y - contactos.

O su causa del multímetro que vamos a buscar si existe continuidad entre las placas de contacto en eso compartimiento de la batería. Con las pilas, buscar un contacto positivo (+) en un rincón del compartimento de pilas (con la esperanza de que tenga sentido), la punta de prueba positiva del multímetro en él. Ahora, con el multímetro para comprobar la continuidad, la punta de prueba los contactos de negativo (-) con el cable negativo de la multi-meter. Usted encontrará continuidad sólo entre las dos placas (+ y -) que completan el circuito de la batería (recuerda que éstos están conectados en serie). Si no encuentra cualquier movimiento de continuidad el positivo al contacto positivo en el otro lado del compartimento de pilas y probar esos contactos negativos otra vez - la apuesta que resulta esta vez.

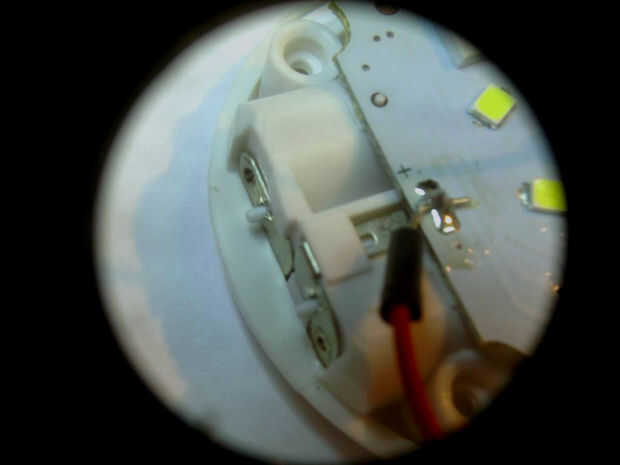

O, simplemente podría abrirlo (como en la foto 2 arriba) y seguir los cables positivos y negativos en el tablero y ver que la batería se conectan con la placa de contacto. Estas luces de discos donde fácil, la Junta se marca + y - con la batería en contacto con placas conectadas directamente a ellos. Bueno, lo hizo simple para mí!

Y no te preocupes acerca de los requisitos de cableado especial para el cargador de pared USB, no incomodan a obtener dentro del que ya funciona bien tal como es. Qué hizo, fue cortar el extremo del componente de un cable USB (no el final enchufe en el cargador por favor) y utiliza el rojo (positivo) y negro (negativo) los cables en ese cable para encender mis luces de Puck. Mi cable USB era un más viejo Iphone el cable, no un relámpago. Puede que necesite comprobar que son el + y - los cables en el cable (multímetro al rescate).
