Paso 2: Diseñar la distribución

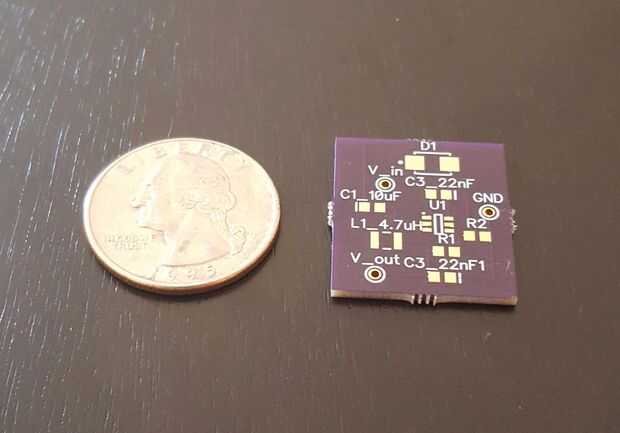

Bien, ahora vamos a diseñar el trazado del circuito utilizaremos el Convertidor Buck! No te preocupes, es un circuito muy simple y estará recibiendo el diseño recto de la hoja de datos. Esto es "v1.0" de mi diseño y tener pensamientos para un "v1.1" Compartiré el final! Mi objetivo al diseñar el diseño era ajustarlo a un tablero de 1 pulg. cuadrada que lo hace fácilmente!

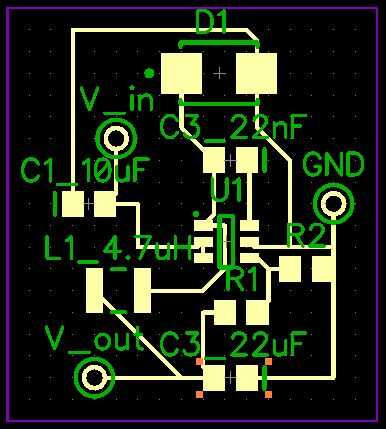

Yo uso un software llamado DipTrace. Para mí es fácil de usar y cuenta con una biblioteca muy grande elegir partes de! Aunque si tienes una pieza que no aparece (como encontré al colocar un módulo de bluetooth WT32) usted puede fácilmente agregar a la biblioteca de usuario. Para este circuito aunque el ACT4088 no tiene una parte clasificado hace uso un diseño de huella estándar que se incluye en la biblioteca de DipTrace, así que eso es lo que usé y encaja a la perfección! Si se prefieren utilizar algún otro programa de diseño como en formato EagleCAD u otro software puede absolutamente utilizarlo, no tengo los archivos de proyecto para cualquier otro programa además de DipTrace.
