Convertidor Buck (DC-DC) (6 / 6 paso)

Paso 6: Reflexiones y sugerencias

Ahora podemos evaluar qué hacer para mejorar este proyecto!

  1. El primer ajuste, que me gustaría hacer sería la colocación de los pernos VIn, GND y VOut de la Junta. Después de mostrar mi diseño a un amigo recomienda colocar las clavijas en línea recta. Esto le permitiría conectar el tablero directamente a su proyecto sin necesidad de cables de puente! podría soldar pernos de este Consejo a cualquier otra tabla que quería añadir un convertidor del Buck para! De hecho, usted podría ajustar esto para ser un reemplazo directo para cualquiera a través del regulador de voltaje de agujero!
  2. La segunda alteración que haría sería añadir un segundo circuito. Ver, encontré que cuando hice este circuito todo encaja en un solo lado de la Junta. Esto significa que el mismo diseño exacto podría en teoría ser duplicado y poner en el lado opuesto del tablero! Y es incluso posible hacer un poco de ajuste para compartir las patillas VIn y GND también!

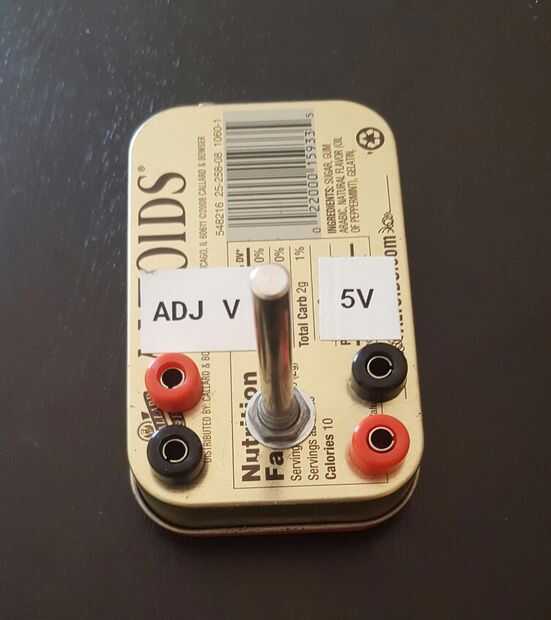

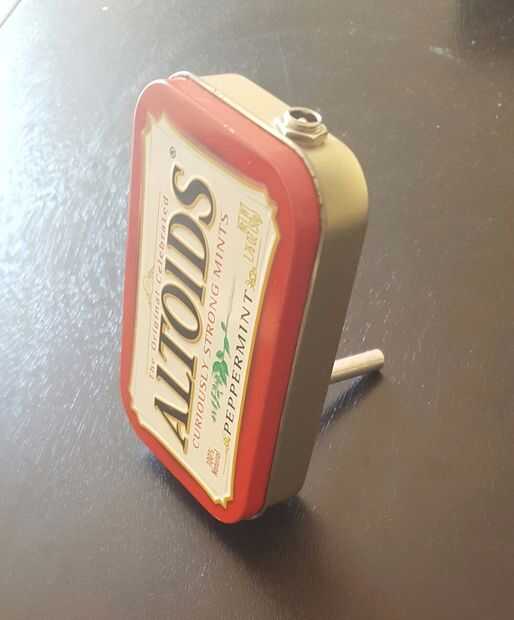

  3. Este es sólo un pensamiento que me gustaría compartir con los demás. Hace unos años alteré un tablero de Convertidor Buck muy similar a este. Para establecer la VOut del IC, fundamentalmente simplemente utiliza un divisor de voltaje para configurar un pin de referencia. Justo de intercambio en un potenciometro y listo! Su fuente de alimentación propia. Encajo en un altoids puede... cuz es cool y utilice el potenciómetro como poco!

de todas formas, espero que te haya gustado este proyecto y no dude en hacernos cualquier pregunta o dejar cualquier comentario abajo!
