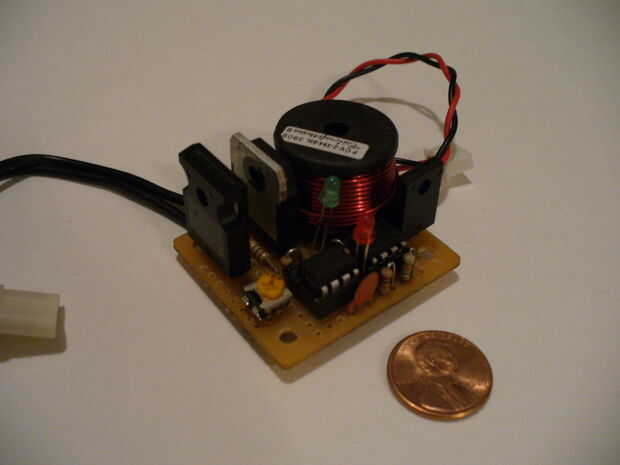

Paso 2: Protoboard convertidor 500V
Este convertidor es para aquellos con experiencia electrónica moderada.
Si tienes los recursos te recomiendo hacer la versión de la placa de circuito impreso de este dispositivo ya que es más simple, más pequeño y con menos probabilidad de fracasar. Sin embargo no dude en hacer la versión de protoboard si el espacio no es un problema.
Este circuito toma un mínimo de 1,75 "x 1.5" x 1 "y puede funcionar de 8.4V para 31.2V entrada y una salida máxima de 500V (para circuito). Recomiendo al menos una batería de 12V de entrada.
PELIGRO ALTO VOLTAJE
Este dispositivo puede poner voltajes letales y los condensadores de que carga puede almacenar cargas letales durante horas, electricista guantes durante la operación y tomar todas las precauciones de seguridad
Especificaciones:
Costo del proyecto:
-$17 + envío Mouser
-$5 + envío Coilcraft PCV-2-394-05 L (siga el enlace y escribe el número de parte para comprar)
-Promedio Costo Total con gastos de envío
--$35--
Dimensiones: 1,75 "x 1.5" x 1 "
Voltaje de entrada: 8.4V para 31.2V
Rango de voltaje de salida: 100 v hasta 500 v
Potencia de salida:
-12V entrada 36W + - 20% máximo cargado 290J Banco de capacitores en 8s
-24V entrada 92W máxima + - 20% cargado 1468J Banco de capacitores en 16s
Potencia de salida medido con 1-2 12V 34Ah las baterías de plomo ácidas para prácticamente una fuente de tensión constante
La limitación importante de la cantidad de energía puede obtenerse de las baterías es la ESR de los paquetes de batería
---Para mejores resultados utiliza alta corriente nominal de las baterías o pilas significan para alimentar dispositivos RC--- NiCd son los mejores (con la excepción de Li-poly)
Para las baterías siguientes puede extraerse una potencia máxima estimada
ESR = resistencia equivalente = resistencia interna
NiCD/NiMH
12V AAA ESR = 350-400mOhm 28-30W
ESR AA 12V = 150-300mOhm 31-34W
24V AAA ESR = 700-800mOhm 60-80W
ESR AA 24V = 300-600mOhm 75-85W
Dibujo de advertencia demasiado corriente de las baterías puede reducir hay capacidad, vida y su batería de fuego, controlar la temperatura de las baterías.

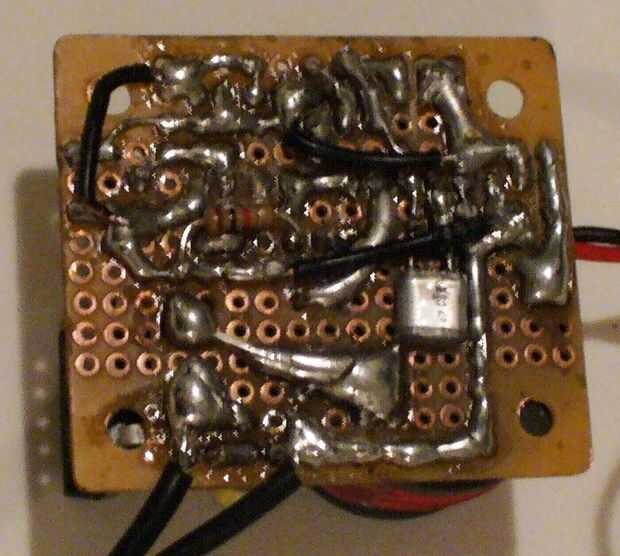

Nota: Los orificios del Protoboard no dar cabida a lo MOSFET y pernos del diodo, taladrar un agujero de 1/32 resuelve este, aunque quizás tengas que soldar los cables a los pads adyacentes.
