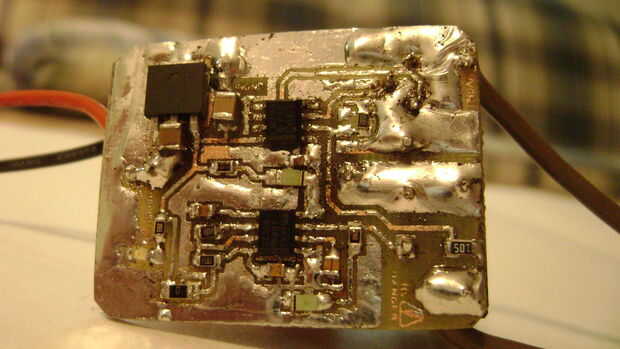

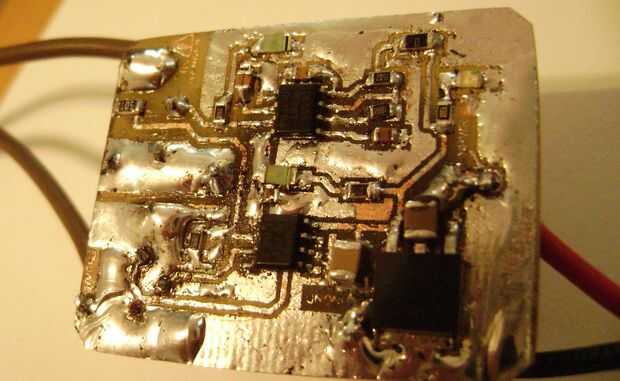

Paso 4: PCB convertidor 500V

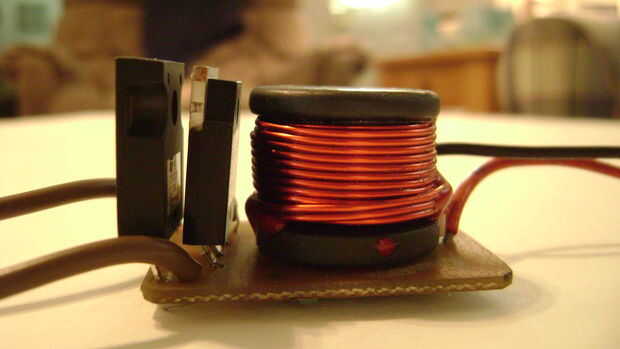

Este circuito toma sólo 1 5/8 "x 1 1/4" x 1 "y puede funcionar de 8.4V para 31.2V y salida máxima de 500V con seguridad.
Recomiendo usar al menos una batería de 12V.

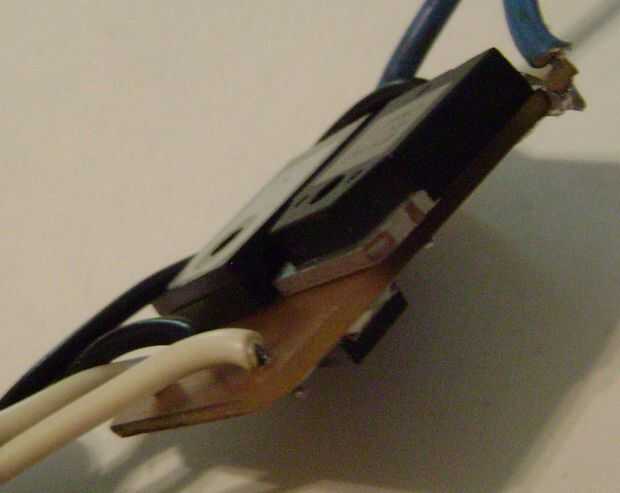

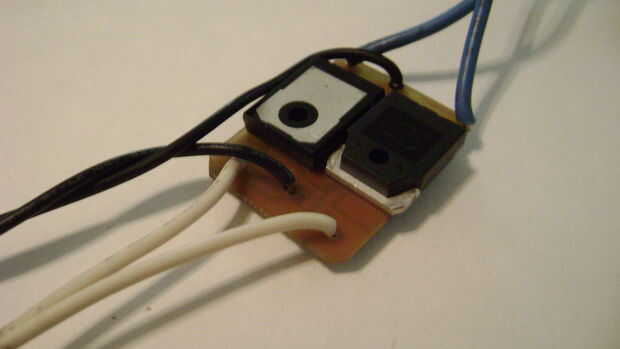

Tamaño de esta versión también puede ser reducida a 1 5/8 "x 1 1/4" x 3/8 "si el Inductor se coloca lejos de tu circuito, como en la mayoría coilguns para convencer. Se muestra en la siguiente imagen.
PELIGRO ALTO VOLTAJE
Este dispositivo puede poner voltajes letales y los condensadores de que carga puede almacenar cargas letales durante horas, electricista guantes durante la operación y tomar todas las precauciones de seguridad
Especificaciones:
Costo del proyecto:
-$20 + envío Mouser
-$5 + envío Coilcraft PCV-2-394-05 L (siga el enlace y escribe el número de parte para comprar)
-> = $15 + envío MPJA
-Promedio Costo Total con gastos de envío
--<$ 50 -
Voltaje de entrada: 8.4V para 31.2V
Rango de voltaje de salida: 100 v hasta 500 v
Potencia de salida:
-PRUEBA 1-12V entrada 48W + - 20% máximo cargado 290J Banco de capacitores en 6s
-PRUEBA 2 - Banco de capacitores de carga 1160J 12V entrada 45W + - 20% máximo en 26s
-24V de entrada por determinar
Potencia de salida medido con 1-2 12V 34Ah las baterías de plomo ácidas para prácticamente una fuente de tensión constante
Cada prueba se realizó 5 veces, lo mejor de la que se muestra.
La limitación importante de la cantidad de energía puede obtenerse de las baterías es la ESR de los paquetes de batería
---Para mejores resultados utiliza alta corriente nominal de las baterías o pilas significan para alimentar dispositivos RC--- NiCd son los mejores (con la excepción de Li-poly)
Para las baterías siguientes puede extraerse una potencia máxima estimada
ESR = resistencia equivalente = resistencia interna
Alcalino se puede utilizar, pero recomiendo alta corriente nominales baterías.
Tensiones más bajas pueden utilizarse, pero esperan una menor potencia de salida.
NiCD/NiMH
12V AAA ESR = 350-400mOhm 28-30W
ESR AA 12V = 150-300mOhm 31-34W
24V AAA ESR = 700-800mOhm 60-80W
ESR AA 24V = 300-600mOhm 75-85W
Dibujo de advertencia demasiado corriente de las baterías puede reducir hay causa, la vida y la capacidad de sus baterías se recalienten, controlar su batería temperatura cuando.
