Convertidor DC-DC HV (5 / 7 paso)

Paso 5: Refuerzo de PCB convertidor 500V piezas

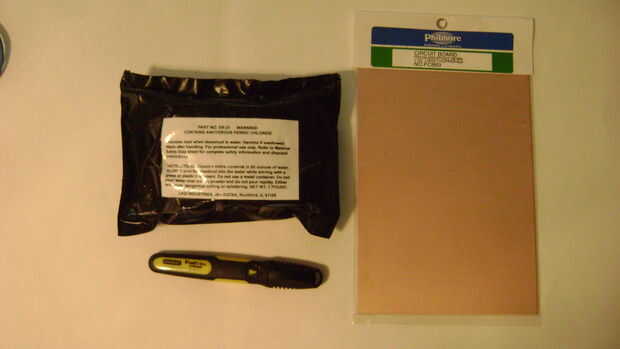

Materiales:

MPJA:

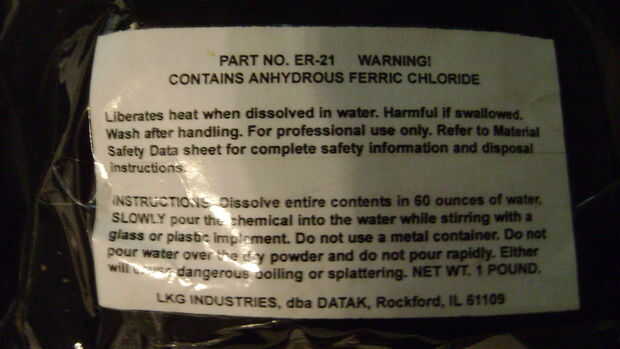

1/4 lb Junta grabador (consigue el Pack más grande si usted planea realizar más placas de circuito impreso)
2 de cada corral de resistir (si usted tiene una impresora láser a solo es necesario uno de los extra fino)

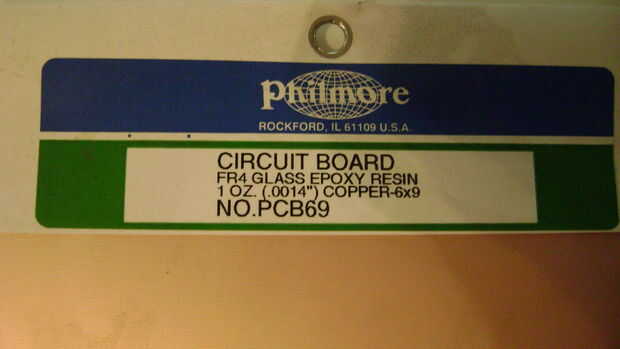

TABLERO revestido de cobre (elija 3 x 5, 4 x 6o 6 x 9 para este proyecto)

Compraron piezas Perro ratonero:

Para C1, C2, C3 y CT utilicen una tensión nominal de acuerdo con esto:
Voltaje de la batería... Tensión nominal del condensador

< = 12V Bat.... > = tapa de 16V
< = 20V Bat.... > = 25V Cap
< = 30V Bat.... > = 50V Cap

U2-regulador de tensión - DPAK (a-252)
Batería de entrada número de parte

-8.4V a 12V LF60ABDT
-12V a 13,2 v LF90ABDT
-MC7809E de 13.2V a 16.8V
-16.8V a 26.4V MC7812E
-26.4V a 31.2V LM317M (R1 = 500 Ohm R2 = 5.5 k ohmios)

--C2 Tipo según regulador usado:--
LF60ABDT electrolítico
LF90ABDT electrolítico
Cerámica MC7809E
Cerámica MC7812E
LM317M electrolítico

--C1, C3, C4 y C5 son MLCC SMD/SMT 5% - 20%, o -20% a 80%--
--CT es MLCC SMD/SMT 1% - 10%--
--Resistencias todos salvo Rdiv1 es 1/10W o superior--

4 el número de dígitos después de valor es el tamaño (es decir, 0805 o 1210)

-C1-10uF 1210
-C2 - 10uF 1210
-C3 - 0.22uF (220nF) 0805
-C4 - 0.01uF (10nF) 0805
-C5 - 0.01uF (10nF) 0805
-CB1 - cualquier condensador Banco desea cargar
-CT - 0.022uF (22nF) 0805
-LEDPWR-indica que la energía es aplicada 1206
-LEDREG-indica el deseado voltaje es alcanzado 1206
-LEDGATE-indica NE555 es abastecimiento de voltaje para el MOSFET 1206
-R1, R2, R3-1kOhm(<12V) o 2kOhm(>=12V) 1% - 5% 0805
-RA-15kOhm (2% o mejor) 0805
-RB - 10kOhm (2% o mejor) 0805
-Rdiv1 - 1MOhm (2% o mejor, 1/4W o mayor) 1206

-Rdiv2 - 0805
Regulador usado valor (2% o mejor)
LF60ABDT 11kOhm
LF90ABDT 16kOhm
MC7809E 16kOhm
MC7812E 22.3kOhm
LM317M 28kOhm

-SW1 - clasificada para mayor voltaje de entrada en 5-6A

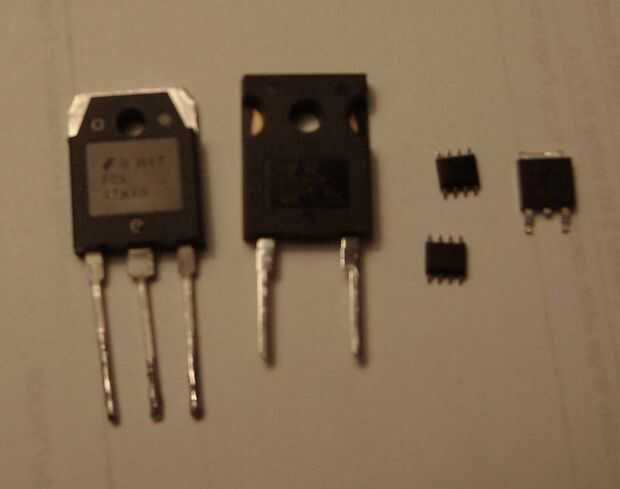

-U1 y U1.1 (mismo Chip) - LM393AM SOIC-8
-U3 - SE555D SOIC-8
-VR1 - 10kOhm potenciómetro (Multi-turn será más precisa)

M1 - FCA47N60(F)
-D1 - RURG3060 (por favor use el RURG30120 si se trata de uno de sus primeros proyectos electrónicas)

COILCRAFT:
-L1 - Coilcraft PCV-2-394-05 L (siga el enlace y el tipo en la parte número para comprar)

NÚMEROS ESTÁN EN EL ESQUEMA
Haga clic en la "i" en la parte superior del esquema para ampliarla capaz de descargar
