Convertidor DC-DC (4 / 5 paso)

Paso 4: Colocación de componentes de prototipo

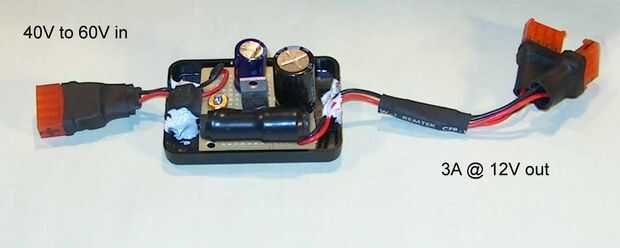

Muestra los componentes colocados sobre un tablero perf (de Radio Shack). Sólo usé cableado punto a punto en la parte posterior de la Junta de perf para conectar el circuito. El caso es de un cargador de celulares desechados. No se muestra en esta imagen, pero más adelante de empernado sobre un pequeño disipador de calor de cobre para U1 para ayudar a mantenerlo fresco. Para mis propósitos (celular y carga de la batería GPS) no esperan problemas de calor desde el convertidor. Asegúrese de utilizar la grasa térmica cuando cualquier disipador de calor.
