Convertidor de TV digital Hack (2 / 4 paso)

Paso 2: Realizar la conexión...

Retire los 5 tornillos pequeños que sujetan la cubierta superior caso en.

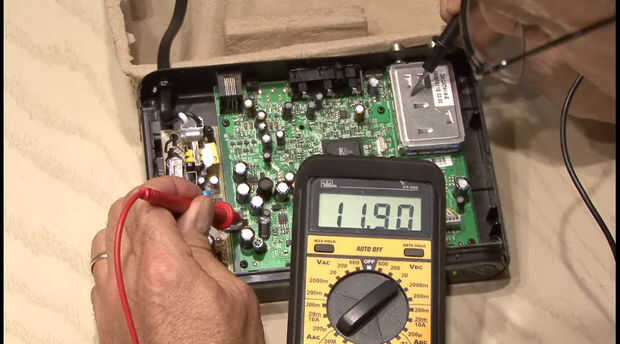

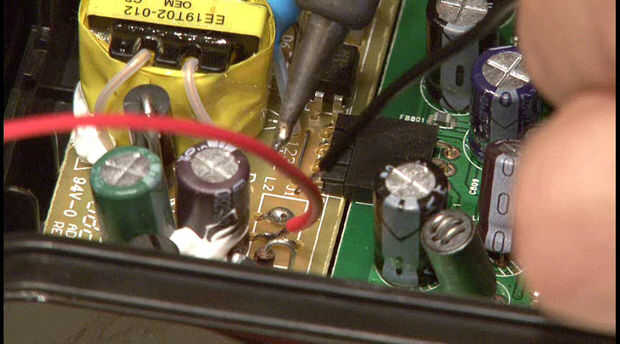

Hay un conector de 5 pines ubicado entre la alimentación y la placa principal. Directamente al lado del conector de la fuente de alimentación, verá dos pequeños puentes. Aquí es donde hacer las conexiones de soldadura para el positivo (+) y negativo (-) los cables. Utilice un multímetro para confirmar esta ubicación con la unidad conectada y usted debe obtener una lectura de 12VDC. Os adjunto dos cables (rojo (+) y negro (-) cerca de 4 pulgadas de largo.
