Paso 3: Presentar el poder
Algunos tutoriales te dirá cosas dentro del caso pero que es peligroso y lo hará muy caliente y triturada. Recomiendo usar una carcasa externa.
1 agregar una resistencia Variable:
Personalmente creo que es el mejor método ya que esto puede proporcionar cualquier voltaje entre 1.5 a 24 volts. La razón de que su 22v y no 12 es porque utiliza el cable azul que es de-12 voltios no la tierra común (cable negro). Se necesita:
Regulador LM317 o tensión LM338K
Condensadores de 100nF (cerámica o tantalio)
Condensadores de 1uF electrolíticos
1N4001 o 1N4002 diodo de potencia
Resistencia de 120 Ohm
1 x resistencia variable de 5 k ohmios

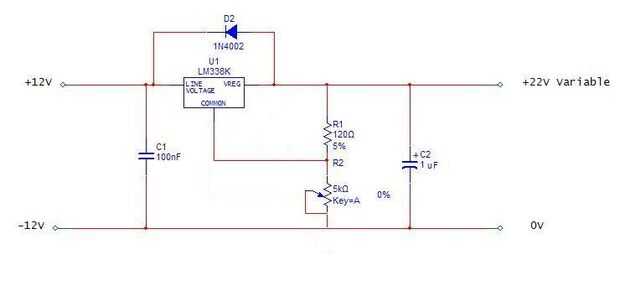

Primero construir el circuito de la imagen principal y conectar el + 12 y - 12 voltios líneas. Ahora perfore agujeros en la fuente de alimentación o en una caja externa para ajustar la resistencia variable, todos los circuitos deben conservarse dentro. Sugiero agregar ahora dos bloques de terminales así que usted puede atar con alambre directamente los dispositivos en. También podría conectar unas pinzas de cocodrilo en la también de bloques de terminales. Cuando se activa la resistencia variable la tensión debe estar comprendida entre 1,5 y 24 voltios. Nota: existe una errata en la imagen principal debe leer + variable de 24v en lugar de 22v. Si tuvieras un antiguo voltímetro usted podría elctronico a la salida por lo que puede saber qué voltaje está en.
2. postes
2 º está utilizando bornes para conectar el equipo. Taladre agujeros para los postes (Asegúrese de envolver la placa de circuito en plástico como fragmentos de metal pueden cortocircuitar) entonces comprobar que son del tamaño correcto insertando los postes y apretando el perno detrás de ellos. Elige qué voltaje gancho hasta qué post y cuántas entradas para poner en. Los códigos de color para todos los cables son:
Rojo: + 5v
Amarillo: + 12v
Naranja: + 3.3v
Negro: Tierra
Blanco:-5v

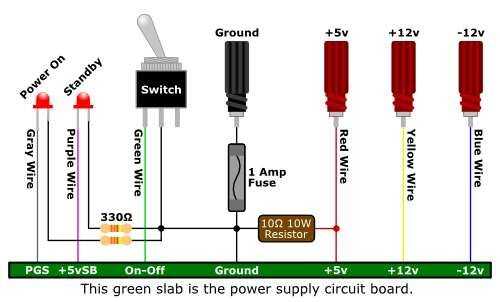

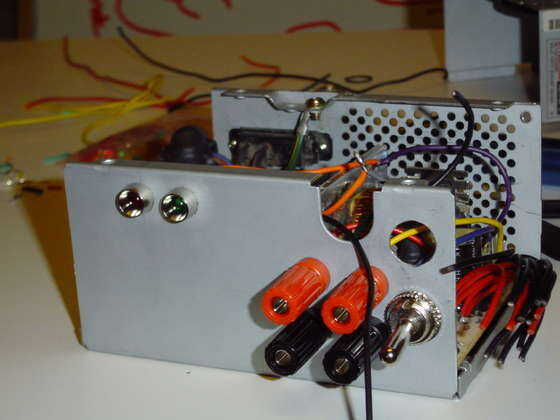

Hay una imagen usando el método post de enlace.
3 pinzas básicas
Si no tienes mucho experiencia o que no tengan las piezas y por alguna razón no puede comprarlos que sólo puede conectar cualquier tensiones quiere pinzas cocodrilo. Si eligió esta opción me gustaría sugerir un manga sobre el cocodrilo clips para evitar cortos circuitos.
Consejos y solución de problemas:
-No ser un poco de miedo a la caja un poco, usted podría agregar leds, pegatinas o cualquier cosa!
-Asegúrese de que usted está usando una fuente de alimentación ATX. Si es un AT o un mayor suministro de energía más probable es que tendrá un esquema de color diferente para los cables. A menos que tengas algunos datos sobre el cableado no intente esto podría engancharse en el extremo equivocado de un alambre y la cabeza está fuera de su.
-PSU significa la fuente de alimentación
-Si el LED en el frente no viene en ocasiones son tienes la pierna cableada la manera incorrecta alrededor interruptor simplemente los cables en las piernas y debe encender.
-Algunos alimentación moderna tendrá un "alambre de sentido" Esto tiene que estar conectado a la corriente para la fuente de alimentación para funcionar. Si el cable es gris conéctela con un cable naranja, si es rosa conéctelo a un cable rojo.
-El resistor de la energía de alto voltaje puede llegar a ser muy caliente; podría utilizar un disipador de calor para refrescarse abajo, pero asegúrese de que no corta nada.
-Si insistes en poner todo dentro de, usted puede poner el ventilador en el exterior en lugar del interior.
-El ventilador de la fuente de alimentación puede ser ruidoso, que es alimentado por 12v. Puesto que ya no es equipos de potencia y no calor para arriba como mucho puede cortar el cable rojo del ventilador y conecte el cable naranja 3, 3V. Mantener un ojo en su circuito, después de hacer esto, si produce demasiado calor Conecte el ventilador hasta el cable rojo.
CONGRADS que haya terminado con éxito el suministro de energía!
Gracias a otros tutoriales en Instructables y Wikihow en porque usé algunas de fotos allí.
Este instructivo fue publicado hace bastante tiempo y lamentablemente ya no estoy en condiciones de brindar apoyo. Pero hay un montón de cosas buenas en los comentarios. Gracias para todos los gustos, comparte y sigue!
