Convertir A PSU en un banco de alimentación (5 / 6 paso)

Paso 5: Conexiones y circuitos

On to step 5. Por lo que han hecho todos los pasos anteriores ¿EH? Bueno ahora voy a explicar el cableado.

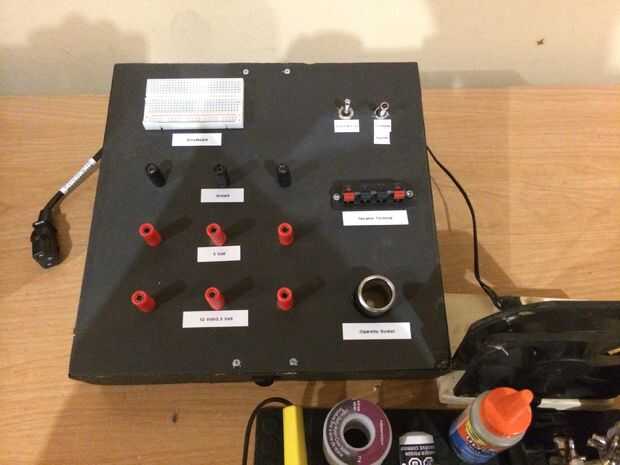

CABLEADO:

De la fuente de alimentación:

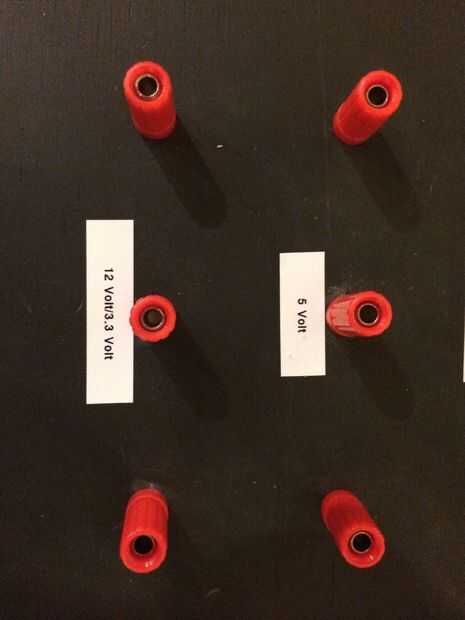

3 cables de 5 voltios a 3 enchufes de plátano rojo (gatos)
3 sets de cables de tierra a 3 gatos negros
alambre de 1 tierra de apagado interruptor #1
1 12 voltios cable de a en off interruptor
1 cable de 12 voltios con el interruptor #2
1 3 voltios cable a en off interruptor

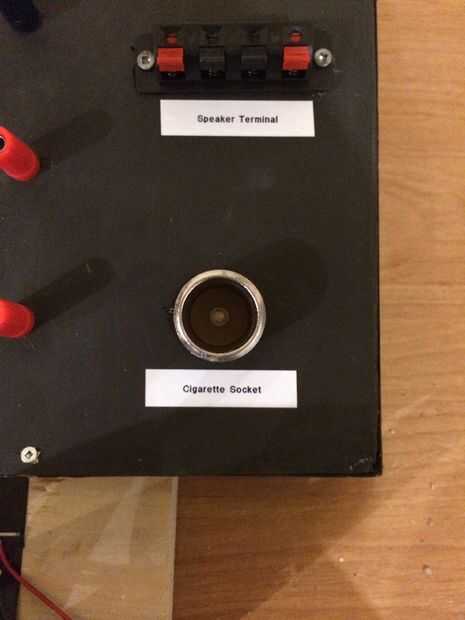

Terminales de altavoz:

2 rojo los cables conectores de 5 voltios
2 cables negros a tomas de tierra

socket de 12 voltios:
Cable rojo para el interruptor #2
Cable negro a tierra conector

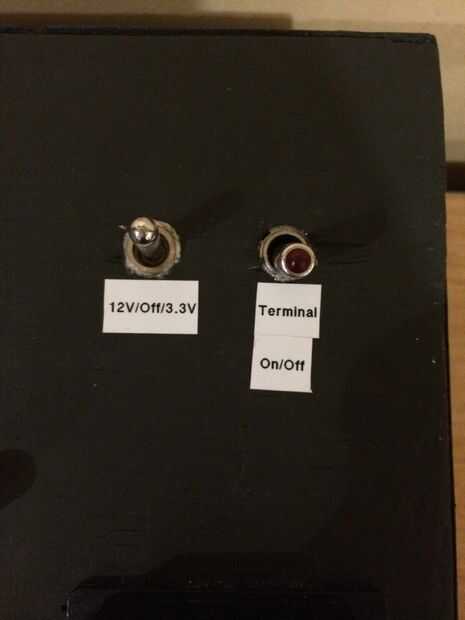

Encendido apagado en:
1 cable de 12 voltios en
1 cable de 3 voltios en
1 rojo cable a tres enchufes de plátano con extensor largo 1 y 2 unos medio.

En off #1:

Cable verde
Cable a tierra hacia fuera

En off #2:

cable de 12 voltios en
alambre de encaje rojo de 12 voltios a
