Convertir botones de Arcade cuadrado LED RGB (2 / 5 paso)

Paso 2: Cableado el LED RGB

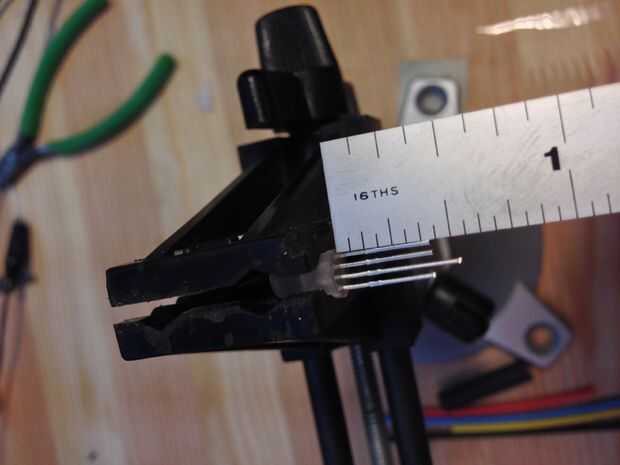

En primer lugar, usted querrá recortar nuevamente los cables en el LED, asegúrese de dejar el cable más largo (el ánodo) más largo que los otros. También, en la mayoría de los casos, el orden de los cables son 1. Rojo, 2. Ánodo (más largo), 3. Verde (yo usé cable amarillo) 4. Azul.

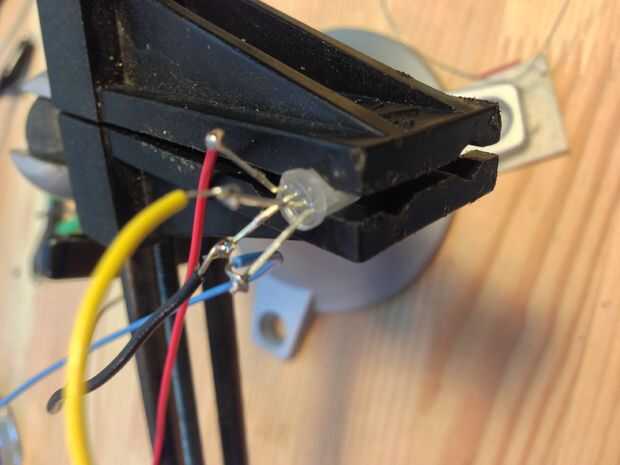

En segundo lugar, soldar los cables a los cables.

A continuación, deslice la tubería del encogimiento del contra el LED. La longitud de estos deben ser tan poco como usted puede conseguir lejos con. Esto es porque si es demasiado larga, el LED estará demasiado orgulloso y puede restringir el movimiento del botón, con aspecto no muy difundido.

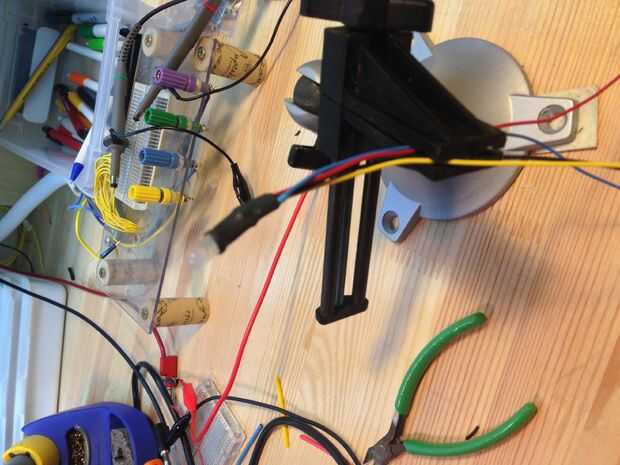

Después de la reducción de los conductores individuales, deslice un tubo retráctil grande contra el LED y el encogimiento, (otra vez, tan corto como usted puede conseguir lejos con hacer).
