Convertir Cable FTDI para "FTDI Dongle" adaptador XBee (2 / 6 paso)

Paso 2: Cortar el cable FTDI

Sujete el cable FTDI con mordaza, coloque el extremo USB del cable en el tornillo de banco. Coloque el lado USB forma.

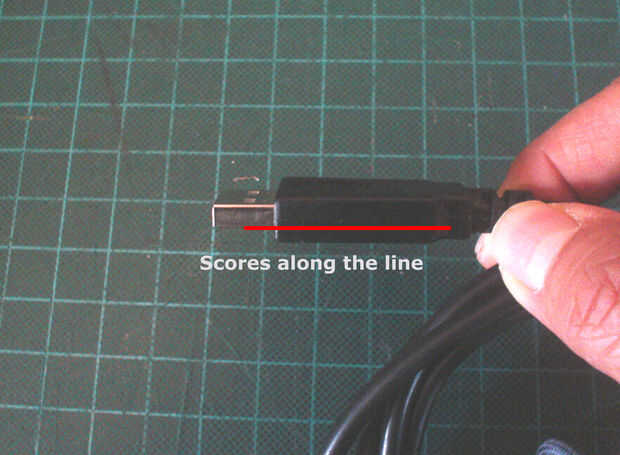

Puntuaciones a lo largo del cable en el extremo USB en uso X-ACTO cuchillo. (como se muestra en la imagen) Observe los dos orificios en la parte metálica de la USB, marcará a lo largo del extremo inferior del conector USB.

Mantener puntuación hasta que sienta el metal o el PCB.
(Tenga cuidado con ese cuchillo!)

Utilice la herramienta de corte diagonal, para rasgar abierto el cuerpo plástico.

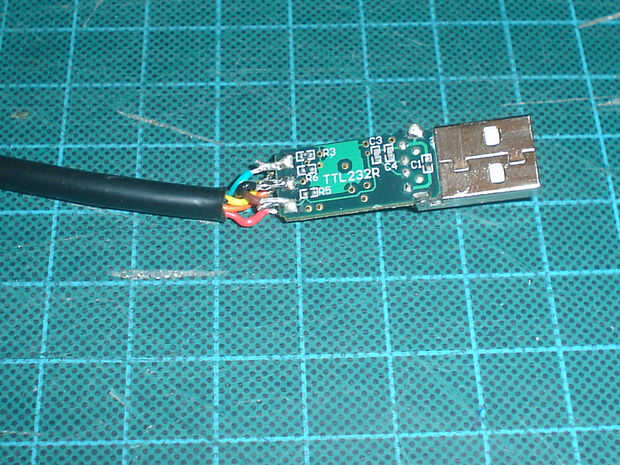

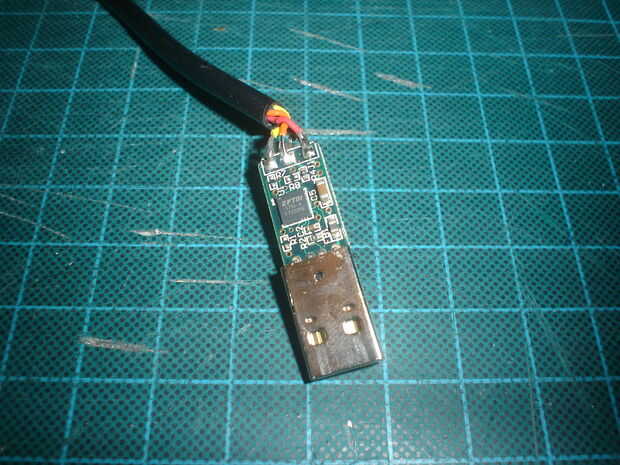

Ahora podemos ver el PCB y los componentes en él.
