Convertir Cable FTDI para "FTDI Dongle" adaptador XBee (3 / 6 paso)

Paso 3: Soldadura de tiempo...

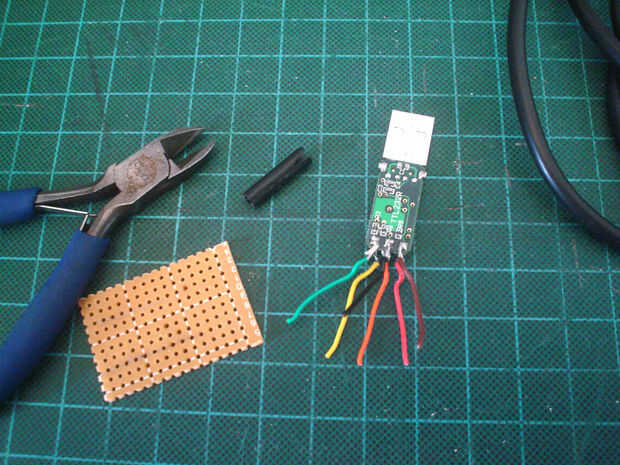

Recortar el cable FTDI para aproximadamente una pulgada a una pulgada y media de la PCB.

Cortar un trozo de tablero del PWB para el tamaño del adaptador Xbee, o todo el 1-1/8" y 1-5/8" de largo.

Marcar seis agujeros en la PCB, mediante la colocación de la toma USB de la FTDI colgando fuera de la PCB sobre el centro del PCB.

Corte de la cinta de doble cara espuma de dos piezas pequeñas y pegarlas debajo de la PCB de FTDI.

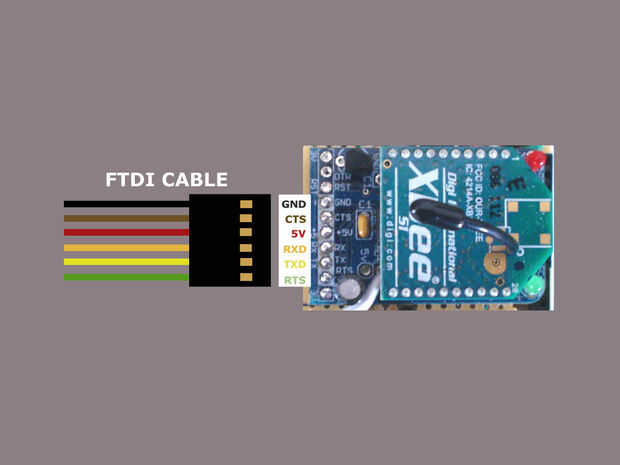

Ordenar los cables FTDI en este orden
Negro
Marrón
Rojo
Naranja
Amarillo
Verde

Tira esos cables hacia abajo para adaptarse a los agujeros que hemos marcados anteriormente con el pelacables.

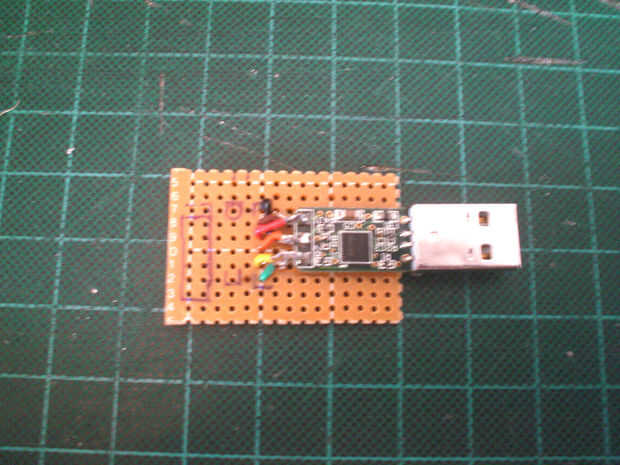

Soldar los cables a la PCB.
