Convertir Cable FTDI para "FTDI Dongle" adaptador XBee (5 / 6 paso)

Paso 5: terminar...

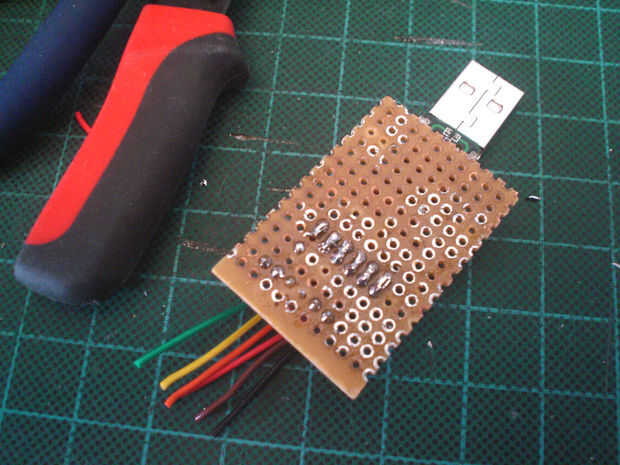

Corte los cables de color alrededor de una pulgada de largo del cable FTDI.

Utilice el cable del mismo color para conectar los cables soldados al conector de 6 pines.

Nota: La razón por la que hizo esto, en vez de solo conectarse los cables directamente en el FTDI el enchufe de 6 polos, porque quiero hacer la PCB FTDI para la PCB primero. La otra razón era que si quiero cambiar el orden de la configuración de pines FTDI, podría hacerlo con facilidad.
