Paso 1: Conectar el Cable USB
1) Quite los dos tornillos en la parte trasera de la disco y pop aparte.
2) doble con cuidado el conector propietario hacia arriba y hacia abajo hasta que se despeguen. Tenga cuidado de no rasgar las almohadillas de PCB! (si haces esto, usted puede ser capaz de usar los puntos de prueba bajo el tablero como lugares alternos de soldadura)
3) calentar los terminales con la plancha y quitar los pedacitos rotos del último paso.
4) corte el extremo de su cable USB de repuesto. Usted debe cortar el extremo que no entra en su computadora. :)
5) la tira de 1 pulgada de aislamiento exterior. Si el cable USB tiene un apantallador, que cualquiera puede obtener lujo y puesto en cinta o tubos aislados como hizo o simplemente cortar. Tira de un cm de aislamiento de los cables de colores y lata con su plancha y soldadura.

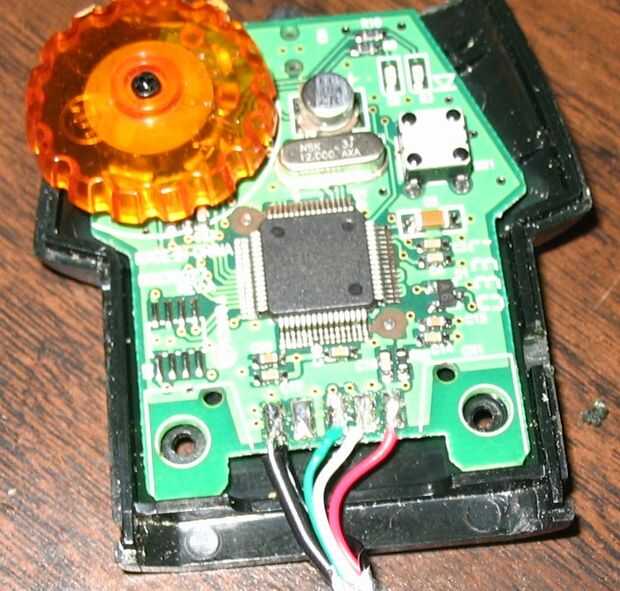

6) de la soldadura de los cables para el disco como en la foto. Si tienes un escudo, podría ir con el cable negro en el primer pin, o usted podría cortarlo si quieres.

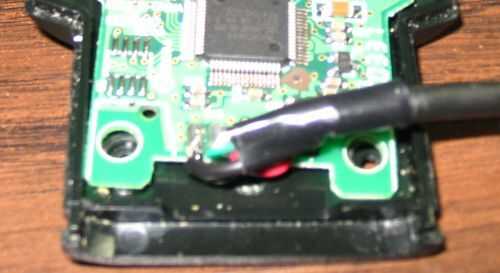

7) ponga cinta en el cable USB donde cortan el aislante exterior. Esto evita que la trenza un cortocircuito hacia fuera en el tablero si se ejecuta el cable hacia el lado.
8) si lo desea, puede hacer una pequeña muesca en las dos partes de la caja para el cable volver a salir. Si te quedas sin el fondo, no tiene un alivio de tensión muy buena y pueden romper un día y corto hacia fuera en usted!
Todo hecho! Si todo ha ido bien, el LED debe encender y windows lo detectará como un dispositivo desconocido cuando se conecte.
Tener mucho cuidado con el cableado. Si no tienes colores en el cable USB, intente utilizar el diagrama del pinout para averiguar que cable es que con un ohmímetro o multímetro. Es ok para invertir accidentalmente el D + y D-cables, puede cambiar cuando no funciona. Sin embargo si invierte los cables de alimentación, puede que el escape de humo mágico y freír el puerto USB o el disco.
