Paso 1: Utilizar un circuito de regulador de voltaje para ajustar la salida de la fuente de alimentación para el voltaje apropiado

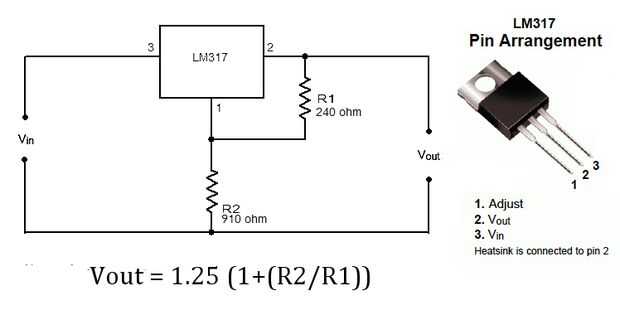

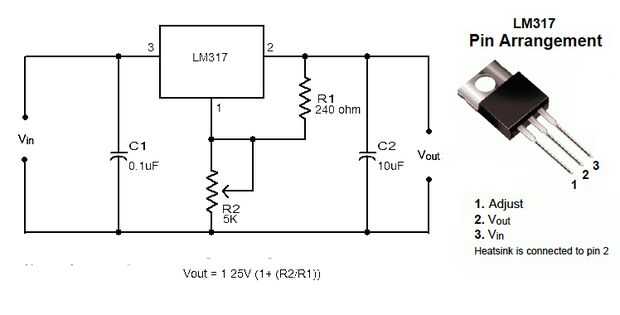

Para la mayoría de las aplicaciones, este circuito puede simplificarse un poco. Los condensadores son necesarias sólo si su circuito de carga es sensible a las oscilaciones de pequeña potencia. Así que en muchos casos, estos pueden ser eliminados. La resistencia variable R2 es útil si usted quiere ser capaz de poder varios dispositivos diferentes. Pero si vas a usar la fuente de alimentación exclusivamente en un dispositivo puede reemplazar con una resistencia de valor fijo. Conecte el circuito como se muestra con Vin conectado a la fuente de alimentación y Vout conectado al circuito que desea poder. El regulador traerá abajo la salida de la fuente de alimentación hasta el valor que se establezca.
Dependiendo de la potencia de su circuito, puede que necesite añadir un disipador de calor.
Ejemplo:

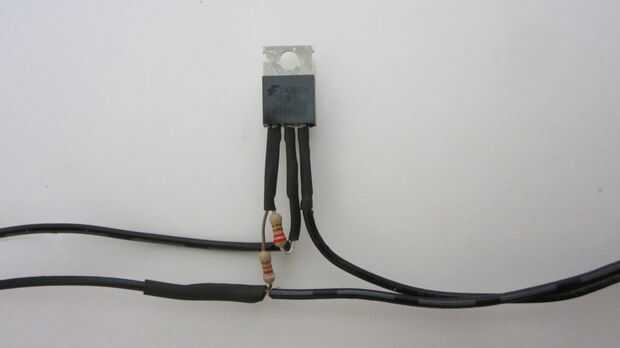

Swing de mi hijo funciona normalmente con pilas tamaño C cuatro. Así que encontré una vieja fuente de alimentación con una salida de 9V 1000mA. Pensé que sería suficiente para reemplazar la batería. Entonces yo había soldado juntos el circuito del regulador LM317 con un resistor de 220 ohmios para R1 y una resistencia de 820 ohm para R2. Estos valores de resistencia dan un voltaje de salida de 5.9V. (Habría sido ideal para utilizar un 240 ohmios para R1 y un 910 ohm R2 pero no tengo esos valores en la mano) Esta salida es todavía dentro de la gama de funcionamiento de una batería de cuatro celdas. Nada entre 1.25V y 1.5V por batería funcionará normalmente. Ya que la electrónica en el oscilación sólo consta de un motor y un regulador de velocidad, decidí que los condensadores de filtrado no eran necesarios y dejó. Consulte los pasos de los mejores métodos para conectar todo junto.
