Convertir electrónica para funcionar con corriente alterna con pilas (2 / 4 paso)

Paso 2: Conecte la fuente de alimentación mediante un enchufe con un interruptor incorporado

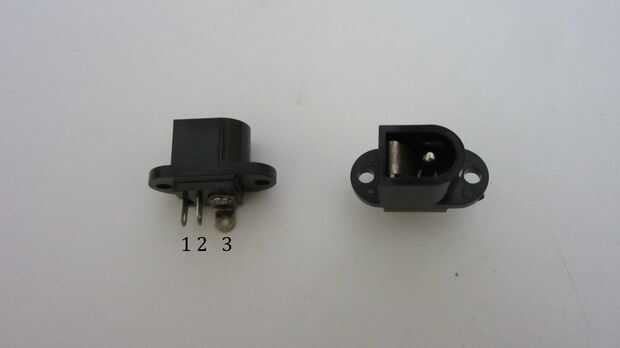

La primera forma de conectar el adaptador de alimentación al dispositivo eléctrico es utilizar un DC jack power con un interruptor incorporado. En este conector el pin 1 es normalmente conectado al pin 2. Pero cuando el enchufe se inserta en el conector, esta conexión se rompe y el pin 1 está conectado en su lugar a la pared del enchufe. Este tipo de conector se puede utilizar para cambiar el dispositivo de la ejecución de la batería a ejecutar en la fuente de alimentación mientras está enchufado el ti.

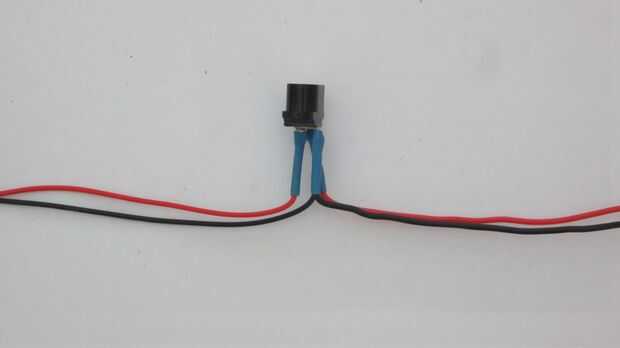

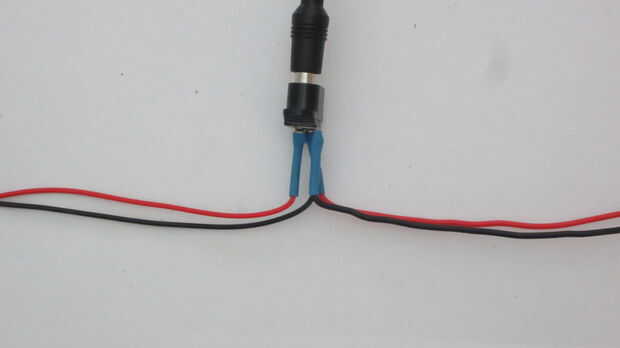

Para conectar este conector al resto del circuito, corte el cable proveniente del terminal positivo de la batería a la mitad. Conecte el cable proveniente del terminal positivo de la batería al pin 2 de la toma de corriente. Luego conecte la otra parte de la corte el hilo que va al circuito al pin 1 en el conector de alimentación. Por último, conecte el cable negativo de la batería y el circuito a la clavija 3 en la toma de corriente. Esto creará una línea de tierra común.

Para utilizar este conector en este proyecto que se necesita para conectar el circuito regulador entre la alimentación y el enchufe. Se puede poner el circuito regulador dentro de la vivienda porque el gato tiene un terminal de salida única y tienes que regular la potencia de la batería y el adaptador. Esto perdería una gran cantidad de electricidad y ahorro de baterías es el punto de este proyecto.
