Paso 3: Conecte la fuente de alimentación con una batería de maniquí

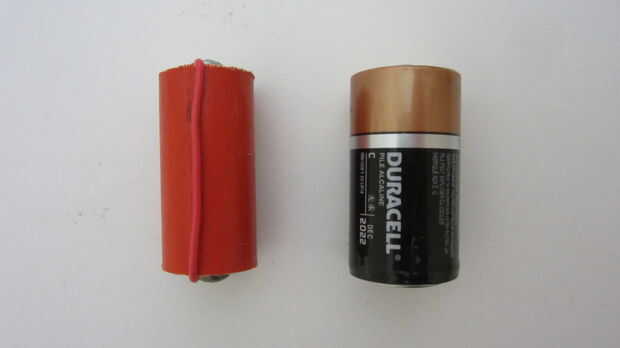

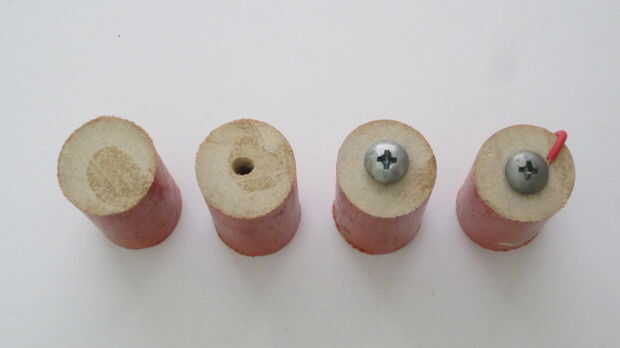

Aquí está un ejemplo rápido de cómo hacer una batería de maniquí. Tomar un taco de madera y corte en sección que son un poco más cortos que la batería. Seleccione algunos tornillos que harán las conexiones en cada extremo. Con una broca un poco más pequeño que el eje de lo tornillos taladro un agujero en el centro de cada extremo de las piezas cortadas. Esto ayudará a evitar que la madera de la división. Atornillar los tornillos en cada orificio, dejando un pequeño espacio para envolver los cables alrededor de los tornillos. Corte varios pedazos de alambre y el aislamiento de cada extremo de la tira. Luego Envuelva el alambre desnudo alrededor de los tornillos y apriete los tornillos por encima de los cables para mantenerlos en su lugar.

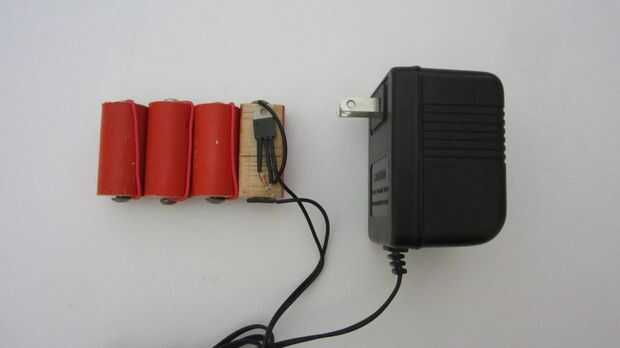

Una de las piezas de madera cuenta con una sección extra de madera cortado para hacer espacio para el circuito del regulador. La salida positiva del regulador está conectada a un tornillo y la salida negativa del circuito del regulador está conectada a los tornillos. Asegúrese de marcar cual es positivo y cual es negativo para evitar la confusión al colocar las pilas simuladas en la batería.
Hay cualquier número de otros diseños que también podría trabajar para hacer las conexiones en el compartimento de la batería. Puede utilizar la barra stock, arandelas, tubo, cuartos, etc.. Puede también saltar las baterías ficticias y sólo tiene que conectar los cables de salida del circuito regulador directamente a los terminales del extremo de la batería. La elección depende de usted.

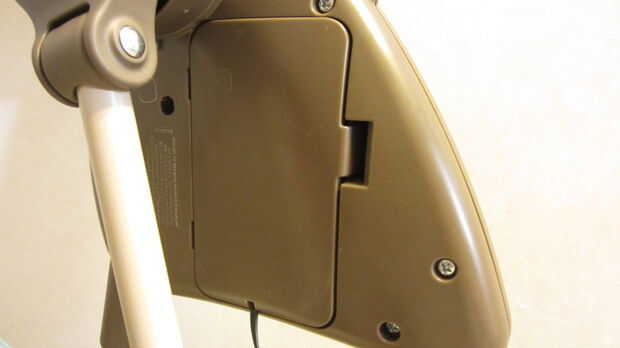

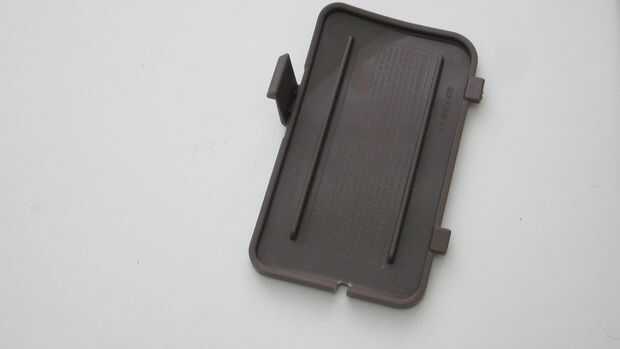

Por último este método requieren cortar una ranura pequeña en la pared de la carcasa de la batería o la cubierta para acomodar los cables de la fuente de alimentación.
