Convertir fuente de alimentación ATX en una fuente de alimentación DC Regular! (3 / 9 paso)

Paso 3: Alambres, cables por todas partes

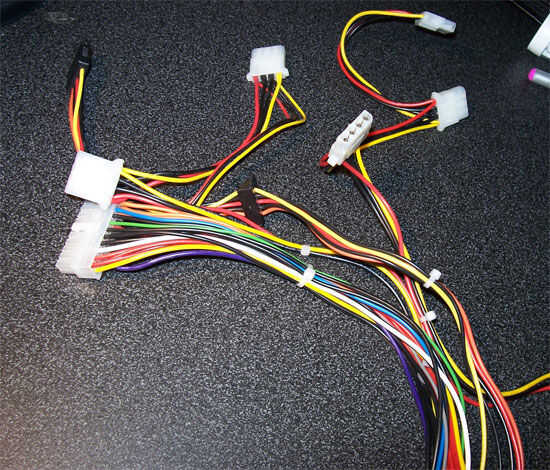

Se cumplirá con la ardua tarea de selección a través de cien cables de diferentes colores. El sólo nos preocupamos por los colores son negro, rojo, naranja, amarillo y verde. Otros colores son superfluas y se los puede cortar en el tablero de circuito.

El cable verde es lo que dice la fuente de alimentación se encienden de modo stand-by, queremos a la soldadura a un alambre de tierra (negro). Ponga algunos encogible en esto para no corta hacia fuera en otra cosa. Esto le indicará a la fuente de alimentación para estar constantemente sin una computadora.

Cortar todos los cables para sobre un pie y quite cualquier ataduras de cremallera u organizadores de cable. Debe tener un bosque de cables con conectores de no.

Lo colores representan:

AMARILLO = 12 voltios
ROJO = 5 voltios
NARANJA = 3,3 voltios
NEGRO = tierra común.

Ahora, en teoría, usted podría hacerse. Apenas enganchar los cables a 4 pinzas grandes (uno para cada grupo de color) o algunos otros terminales. Esto puede ser útil si sólo vas a estar alimentando una cosa, como una radio de jamón, motor eléctrico o luces.
