Paso 3: Crear una plantilla
La plantilla es lo que usaremos al cortar el metal para producir las piezas individuales.

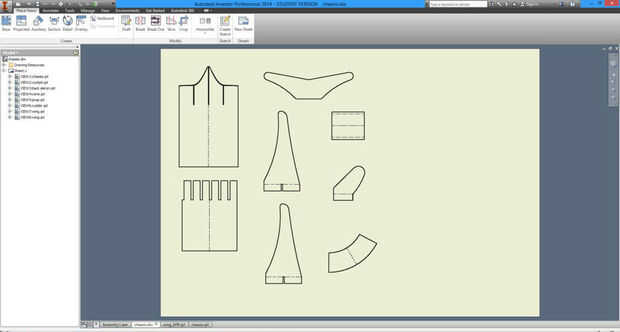

Para crear la plantilla, abra un nuevo archivo de dibujo, ISO.idw. luego a la derecha Haz clic en "Hoja 1" por la izquierda y seleccione A4.
Luego añadimos vistas haciendo clic en "Base" de la pestaña "Vistas de lugar" y abrir una pieza, por ejemplo un ala. Dentro de la misma ventana, tenemos que especificar una escala de 1:1 con el detalle oculto (el cilindro con las líneas a través de él a la derecha) y seleccione la opción para"plano".
Una vez hecho esto, haga clic en el papel para colocar los dibujos, haga clic derecho y "Ok" y pulse Esc para finalizar colocar el punto de vista. Repetir este proceso con el resto de piezas hasta que todas ellas. Si usted tiene demasiadas piezas, crear otra hoja y repetir.
Cuando esto haya terminado, haga clic en la "I" en la esquina superior izquierda y haga clic en imprimir. Ahora tenemos una copia en papel de nuestras piezas en el tamaño correcto.
La plantilla que usé para crear mi avión se puede encontrar a continuación:
