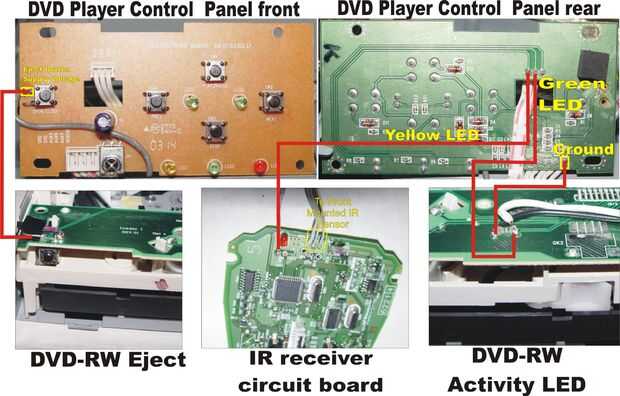

Paso 9: Conectar la unidad de DVD y receptor de infrarrojos conduce a la Junta de control frontal.

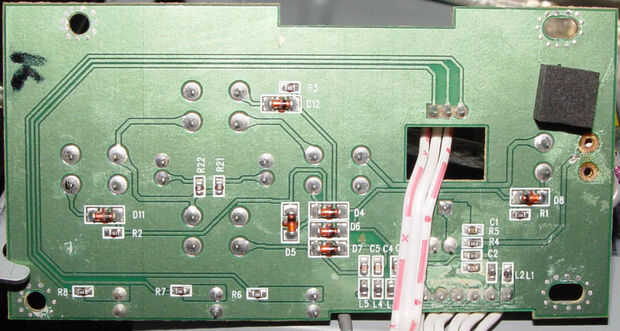

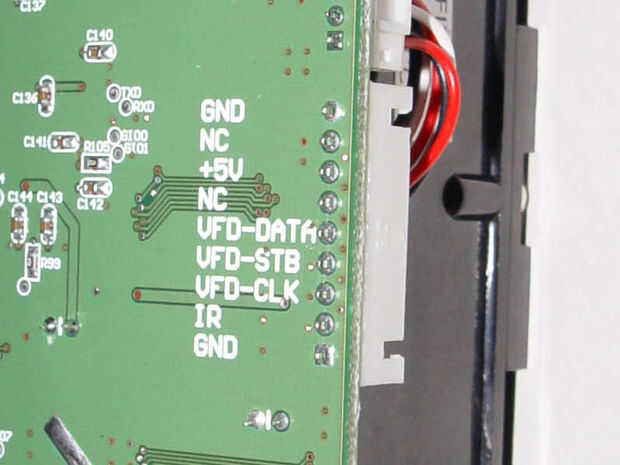

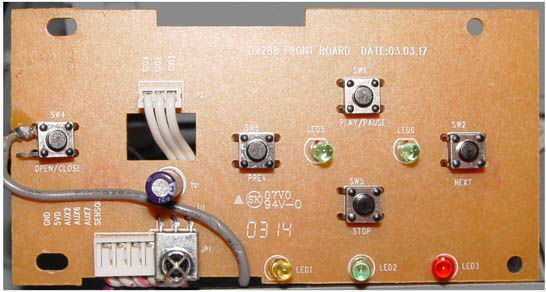

2. Retire el tablero de control (debe tener un cable de cinta conectado todavía). Mi unidad tenía los cables claramente marcados en la placa base.
3. Conecte el cable de tierra del tablero del circuito frente a un punto de tierra en cualquiera de los componentes (y conectado a tierra) por la fuente de alimentación (hub USB, receptor de infrarrojos o unidad de DVD interna.) Con un multimetro prueba que la tierra tiene continuidad a todos los componentes de la Junta va a utilizar (LEDs, interruptores y posiblemente sensor IR)

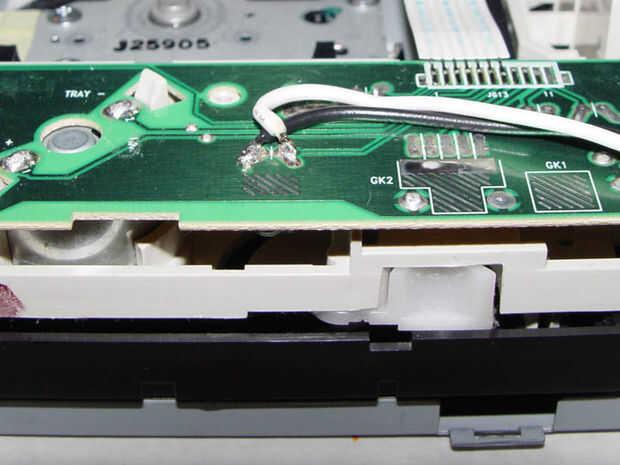

4. Conecte la actividad positiva de que LED lleva desde el receptor IR y unidad de DVD apropiado cables de fuente de LED o contactos del circuito delantero.

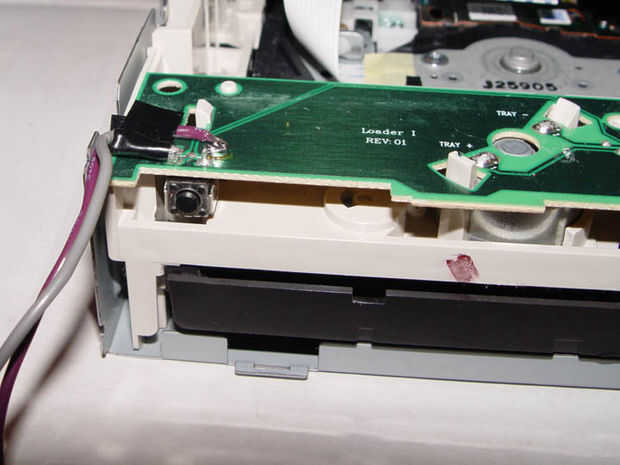

5. Conecte el cable de alimentación botón de eject al contacto apropiado en el circuito delantero. Usando una multímetro prueba que el contacto está aislado de tierra cuando el botón se levanta y tiene continuidad a tierra mientras se presiona el botón.
6. Vuelva a instalar la placa de circuito en el reproductor de DVD.
7. Encienda el sistema y prueba la funcionalidad del panel frontal. Problema = solución de problemas. No prob = a continuación. Siempre desenchufe.
Si las pruebas estaban bien entonces usted tiene toda la funcionalidad esperábamos en este instructable. Receptor IR, unidad externa de DVD y puertos USB extras.
