Convertir reproductor de DVD roto en un recinto accesorio para tu Home Theater PC (4 / 10 paso)

Paso 4: Examinar las placas de circuitos que deben estar conectadas para determinar puntos de soldadura y alambre de cuánto será necesario.

yo personalmente no hice este paso como había estado pensando sobre el proyecto por un tiempo y tenía una idea bastante buena sobre lo que necesitaba. Definitivamente quisiera incluir este paso si tuviera que hacer otra vez este proyecto (y probablemente lo haré.)

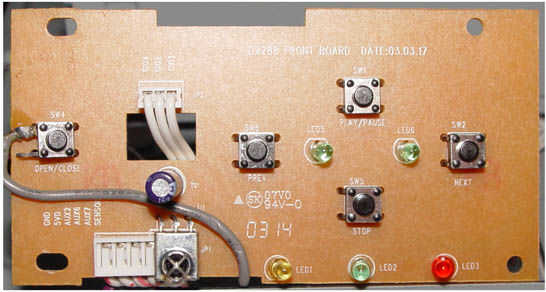

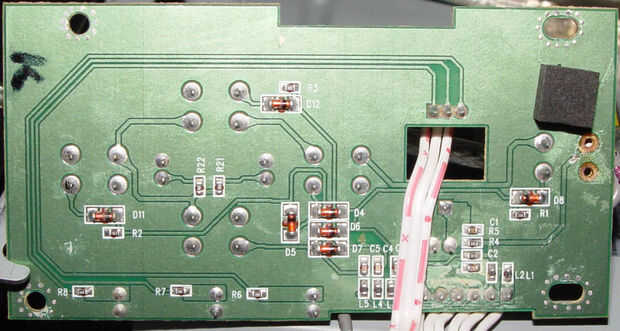

Exponer y examinar el panel de control frontal de reproductor de DVD circuito.

Si tiene una buena comprensión de circuitos electrónicos a continuación, determinar qué elementos del circuito pueden ser reutilizados para su propósito (iluminación LED, interruptores simples y conectar el sensor de infrarrojos). Si no entiendes bien los circuitos lo suficiente como para hacer esto entonces simplemente rayar el cobre rastros de circuitboard alrededor del componente que desea utilizar para aislar del resto de los componentes de la Junta. Plan luego suelde directamente a los conductores de aquellos componentes que han aislado. En todos los casos que se me ocurre no necesita desconectar la conexión a tierra de tal componente. Como la tierra a menudo cubre la mayor parte de la placa de circuito desconectar los componentes de la tierra a menudo sería muy difíciles.
