Paso 7: Montar el concentrador USB y conecte el DVD-RW

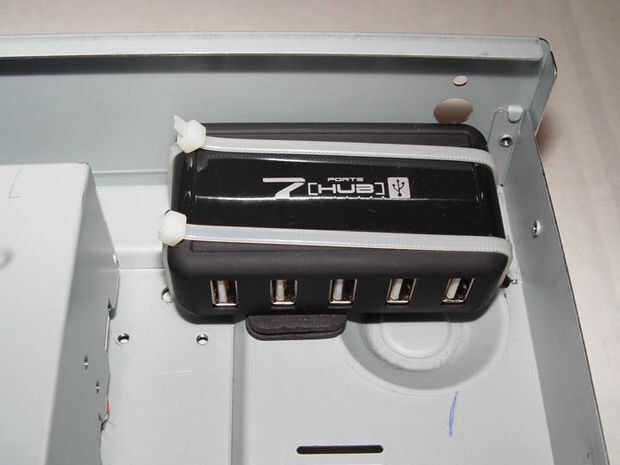

2. fabricar sus montajes y determinar el método de fijación. Sólo usé algunas almohadillas de goma autoadhesivas y cintas de la cremallera.
3. Corte los orificios de acceso posterior si es necesario (agregar dremel/cortadora lo que a las herramientas necesarias).
4. montar y fijar el eje.

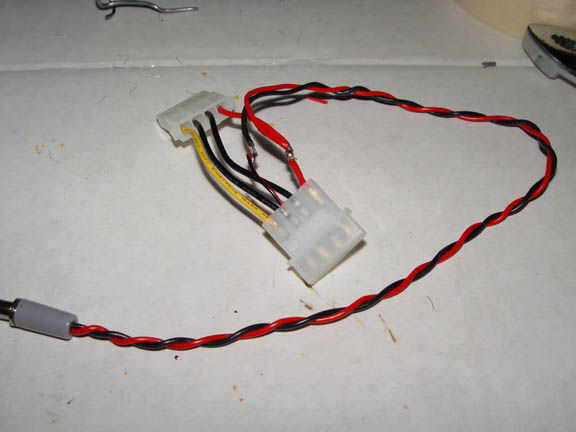

5. pequeña sección tira de 5 voltios Energía plomo y tierra cerca del conector molex. El cable amarillo debe ser de 12 voltios y el rojo debe ser de 5 voltios. Prueba con el multímetro.

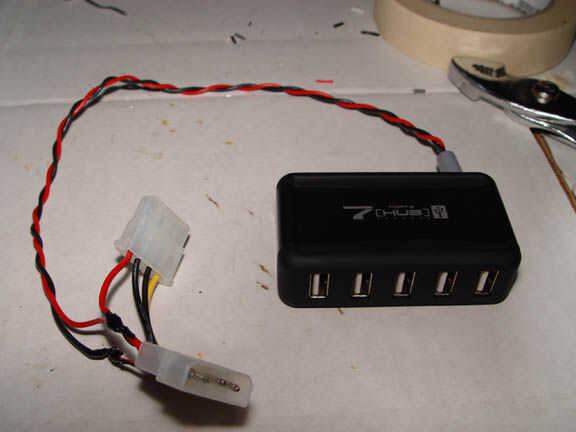

6. longitud de la soldadura de alambre a cada una de las secciones expuestas y luego aislar con cinta aislante o envoltorio. La soldadura de un conector que coincida con su adaptador de corriente USB hub al otro extremo cuidado de la polaridad. La polaridad del adaptador que vino con su hub USB debe imprimirse en el extremo que se conecta al enchufe de la pared.

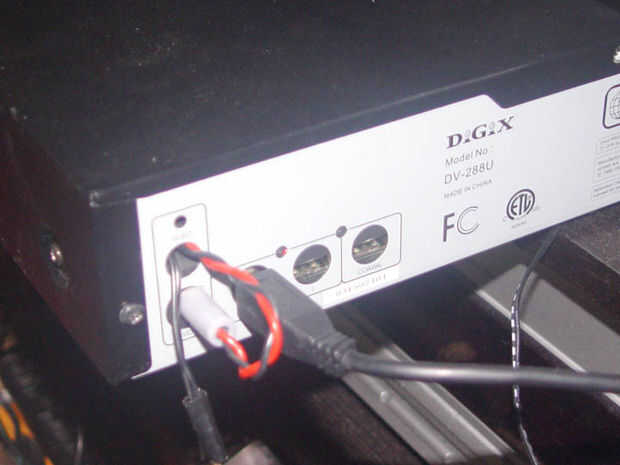

7. probar el conector de alimentación del concentrador USB. Enchufe el conector de alimentación del concentrador USB - es lo único que la fuente de alimentación está enchufada. Desconecte nada conectado a los puertos USB. ADVERTENCIA... bla, bla, bla... electricidad, renuncia, no hagas daño a ti mismo.) Realmente aunque - tenga cuidado. Triple Compruebe que cualquier cosa metálica no ha caído en la alimentación del reproductor de DVD y enchufe en la pared. Encienda el reproductor de DVD y si la energía del concentrador USB LED se enciende entonces su fuente de alimentación USB está bien.
8. Apague el reproductor de DVD. Utilice el IDE al adaptador del USB para conectar su unidad DVD-RW al concentrador USB. Conecte el conector molex a la unidad DVD-RW y vuelva a encender la fuente de alimentación.
9. conectar el hub USB al ordenador y encienda la alimentación del reproductor de DVD. El ordenador debería detectar el hub USB y la unidad DVD-RW. Si no solucionar conectando cosas al PC uno a la vez. En primer lugar sólo tiene que conectar el hub USB con y sin su adaptador de corriente original. Si no detecta entonces prueba un puerto USB diferente en su computadora, un equipo diferente y probar el cable con otros periféricos USB. Si el concentrador USB no funciona entonces, vaya, otro y prueba de los voltajes de la fuente de alimentación antes de conectar. Si el concentrador USB funciona enseguida luego conecte el DVD-RW a hub thew utilizando la fuente de alimentación que vino originalmente con el IDE al adaptador del USB. Si usted no puede conseguir el DVD-RW para detectar entonces prueba el IDE al adaptador del USB con otros dispositivos IDE. Si nada funciona entonces pone el DVD-RW en una PC para probar su funcionalidad. Si el coche se ha quemado una vez más triple cheque voltajes y todo especialmente polaridad entonces decidan si desea intentarlo de nuevo con un nuevo disco. Para el registro que tuve que probar y rehacer la conexión del sensor de IR y la expulsión botón pero ninguno de mi equipo sufrió daños y los periféricos USB funcionó inmediatamente.
Nota: Desenchufe la fuente de alimentación del jugador de DVD después de cada prueba. Como nunca trabaje en el proyecto mientras que el poder está conectada fuente.
