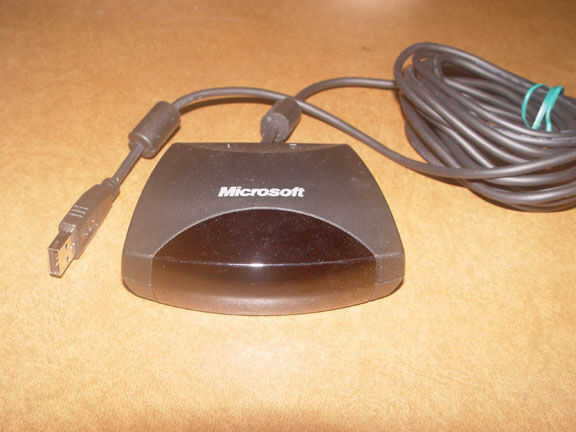

Paso 8: Mod del receptor IR

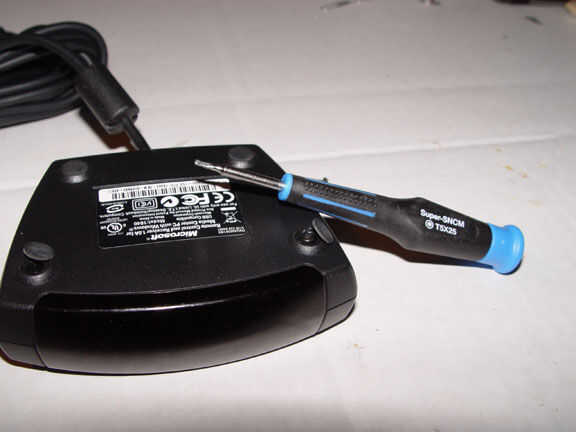

2. Apriete la parte inferior de caja para liberar los clips y abrir la caja.

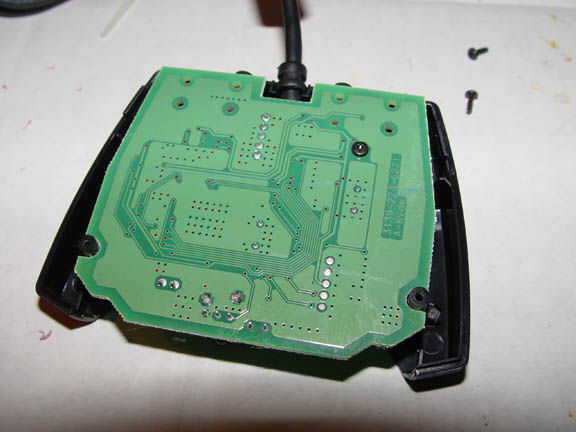

3. Retire el tornillo que sostiene la placa de circuito a la parte superior del caso y separadas.

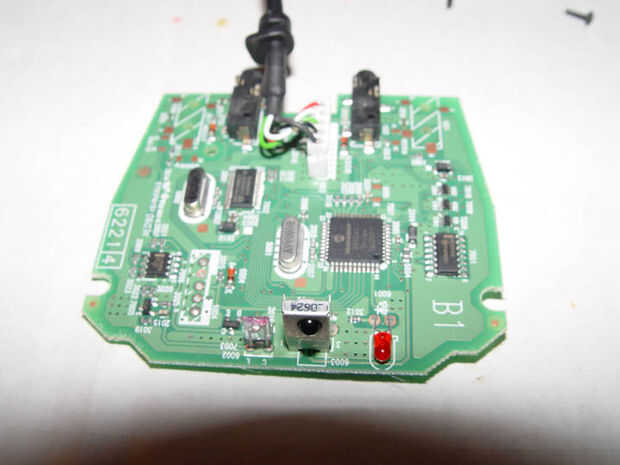

4. desoldar el componente de sensor IR de circuitos. Resoldar el componente usando longitudes de cable para permitir la colocación en el caso de reproductor de DVD.

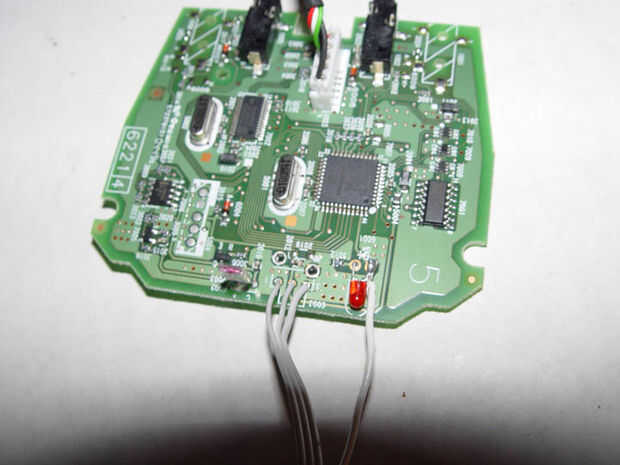

5. soldadura de tramos de alambre a la actividad de la IR LED (como mi tablero de control que LED utiliza una tierra común que no necesito de la soldadura de conexión a tierra.
6. Si tienes un cable USB más práctico puede soldar en la placa en lugar del cable común. El cable común es extremadamente largo y llevaría espacio valioso dentro de la caja. El receptor IR también sería muy útil reutilizar en otros proyectos.
6. Vuelva a montar la placa de circuito en la caja dejando semi transparente en la parte delantera.
7. Monte el sensor de infrarrojos en la parte frontal del reproductor de DVD con el pequeño círculo negro directamente detrás de la ventana donde el sensor IR original recibiría la señal de infrarrojos.

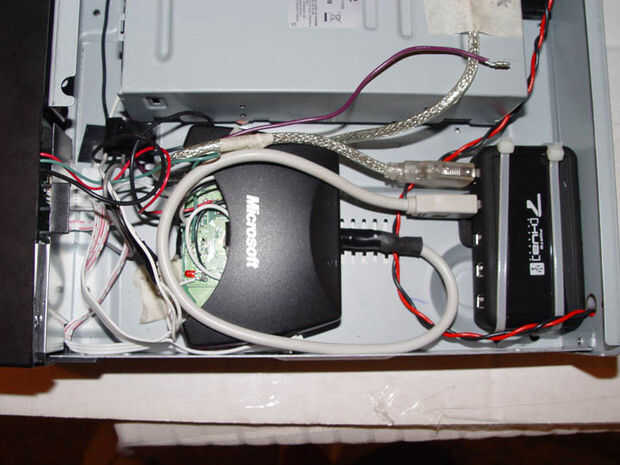

8. Coloque la unidad del receptor de IR en la caja de reproductor de DVD. Fijarlo con tiras de cinta o zip si sientes que es necesario. No me molesté en mina seguro calcen bien y la unidad no se moverá a menudo en el centro de entretenimiento.
9. Enchufe el IR receptor en el hub USB, conecte el concentrador a tu HTPC y después suministrar energía al sistema. Probar la funcionalidad del receptor de IR con el control remoto. Si no funciona entonces solucionar problemas. Si funciona pero el control remoto tiene un área de funcionamiento estrecho ajuste la posición de montaje del sensor IR para estar más cerca y más central a la ventana de IR del recinto de reproductor de DVD. Desconecte el reproductor de DVD.
Nota que originalmente sólo soldado cables para conectar el sensor de infrarrojos a la similar conduce en circuitos frontal del reproductor de DVD. Quería probar si o no el receptor funcione correctamente con 2 sensores de IR en paralelo (sólo uno estaría expuesta a control remoto). El receptor sólo trabajó esporádicamente. En vez de solucionar problemas que quería subirse con él a desoldar el sensor de infrarrojos y soldadas con cerca de 8 pulgadas lleva a montarse en la parte frontal del reproductor de DVD (en frente del sensor de DVD player IR.) Espero que sería bastante simple (y mucho más elegante) para conectar los reproductores de DVD original sensor de IR a la placa de circuito del receptor remoto de Media Center correctamente. De esa manera el sensor original serían capaces de hacer su trabajo por usted sin necesidad de cualquier reposicionamiento.
