Convertir Rockband controlador MIDI Drums (5 / 9 paso)

Paso 5: Crear un escudo para Arduino

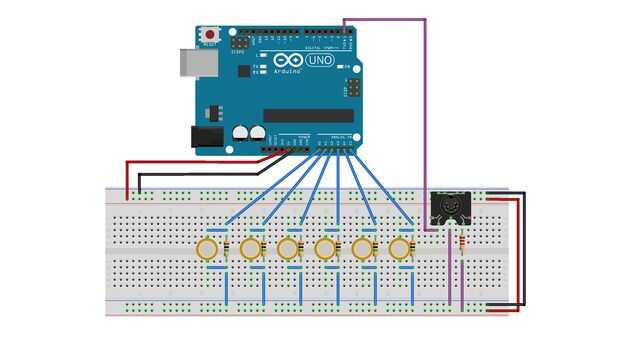

La primera imagen aquí explica cómo nuestras piezas necesitan ser conectadas al Arduino.

Luego habrá realizar un escudo para Arduino donde nos podemos conectar las piezas del tambor en.

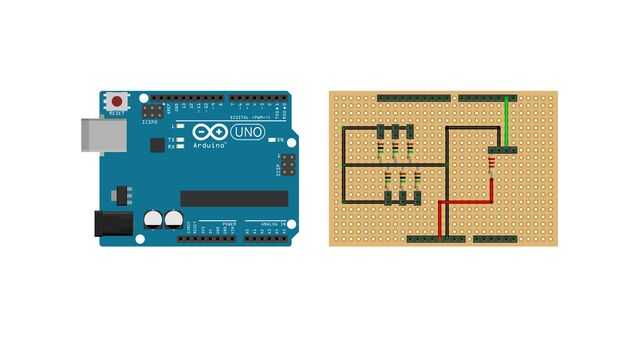

La segunda imagen es el esquema del escudo en un protoboard.

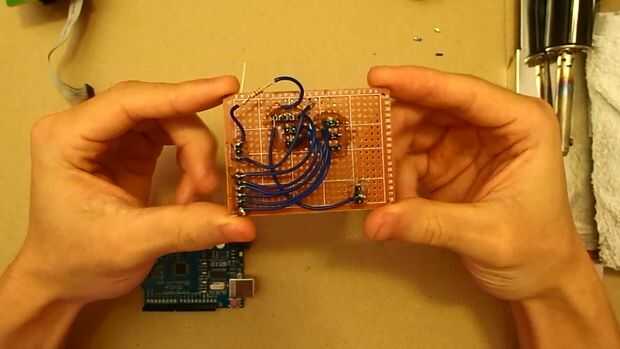

Primero añadimos algunas cabeceras de pin en el tablero para que coincidan con los pines de arduino, por lo que podemos encajar la Junta proto en la parte superior como un escudo.

Luego tomar nuestras resistencias y conectar a una tierra común.

Luego tomamos nuestros cabezales de perno, romper en dos y uno de los extremos de cada uno de ellos en el otro extremo de las resistencias de la soldadura. Luego conectamos los otros pines de los encabezados de a tierra también. Ahora sólo nos podemos conectar nuestras piezas directamente a estas cabeceras de pin.

También vamos a añadir uno más jefe del pin para el puerto de MIDI, como dibujado en el esquema.
