Paso 4: Historia, teoría y Resumen

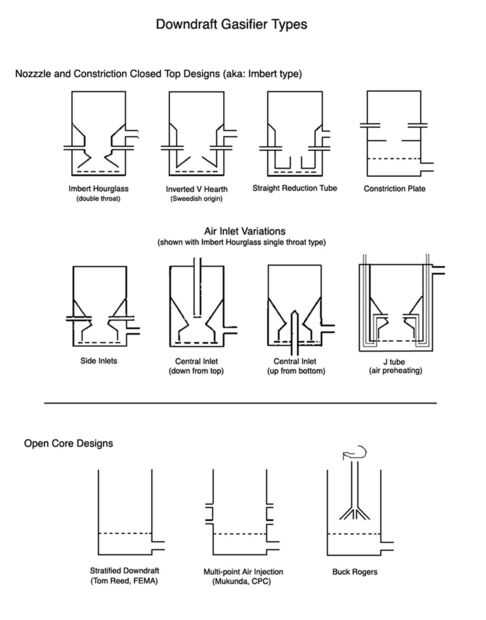

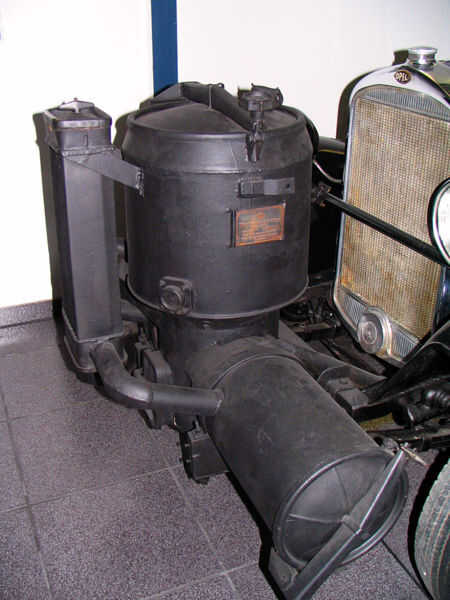

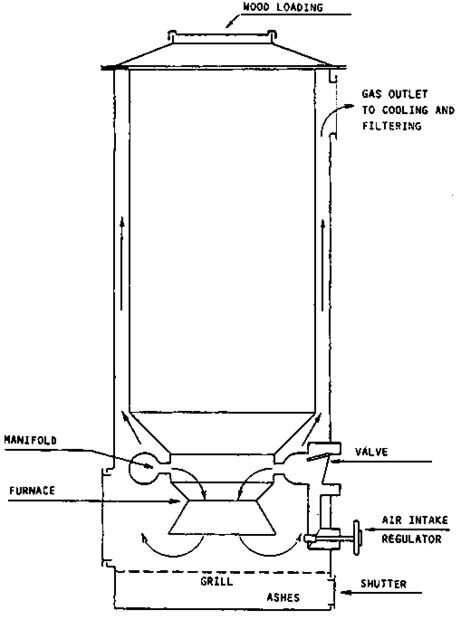

El diseño del generador de gas GEK se basa en un reactor de tiro descendente (tipo Imbert) boquilla y constricción. Este fue el tipo de reactor de gas típico de la guerra y todavía el habitual punto de partida para la generación de gas de bajo contenido de alquitrán de madera para motores de combustión interna de energía. El diseño GEK combina las variaciones de tipo Imbert común en un solo reactor configurable, con fácil ajuste de todas las dimensiones críticas. Se swoon de geeks de generador de gas para saber que soporta:

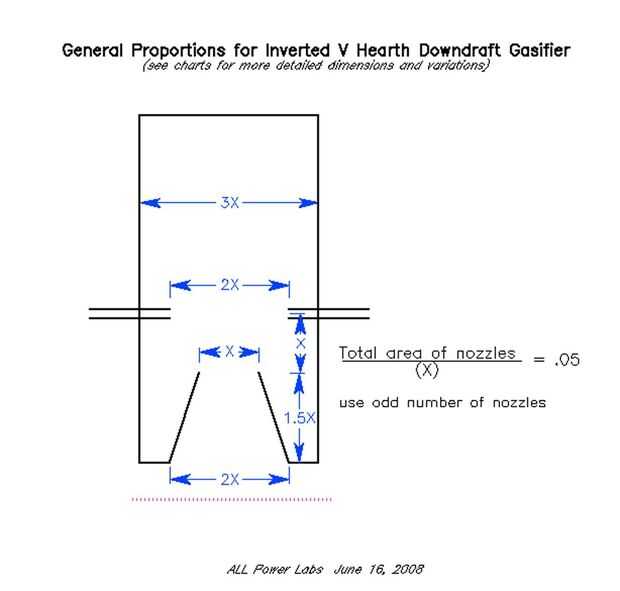

- combustión variable zona de reducción de tamaño y forma (tubo, reloj de campana, V invertida,)

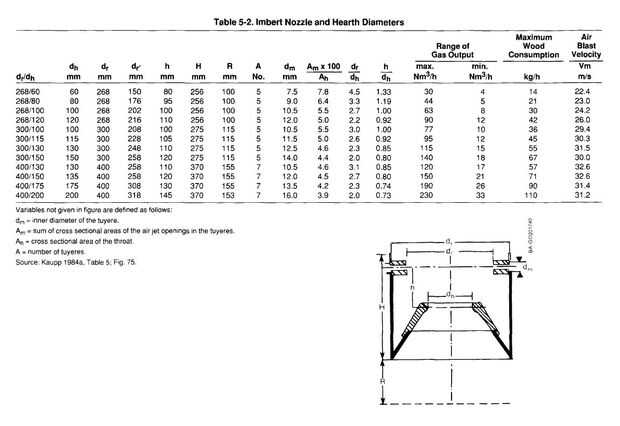

- tamaño y la posición de la boquilla de aire variable
- aire de precalentamiento (o carencia allí de)
- tar activa reciclaje aire entrante
- arquitectura de inyección de aire variable (aire de la parte superior, inferior o anillo anular lateral)
- "monorator" tipo tolva de condensación
- adiciones de rejillas/agitador rotatorio
El tamaño estándar del reactor de GEK Imbert y la configuración se sabe para producir gas de síntesis limpio cuando opera un entusiasta conocedor. Esta configuración por defecto ejecutará 5-20hp motores. Nos hemos expandido el tamaño interno del proyecto Honda Accord así que puede apoyar el motor de Honda 70 CV o así.

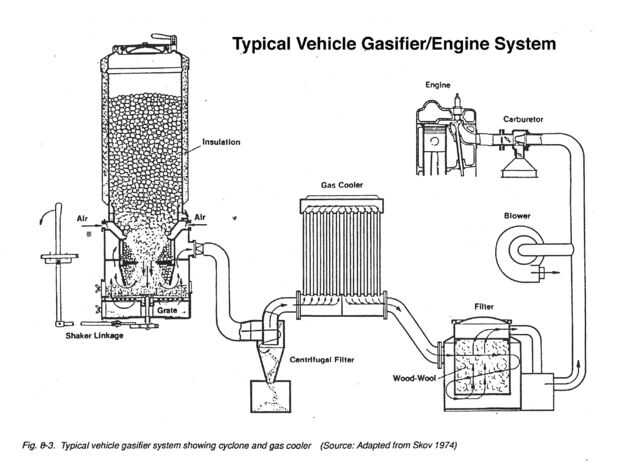

Los gráficos a continuación muestran los componentes habituales de un sistema de gasificación completa: generador de gas, ciclón, filtro, radiador, ventilador, quemador. El GEK mejora el estándar de 60 año de edad un poco, que exploraremos con más detalle en el Fabricating el GEK Instrucable
