Convertir su máquina POP/bebida para utilizar RFID con Arduino (2 / 6 paso)

Paso 2: Cableado todo juntos.

La placa de relé de 8 canales - lado del relé
mirando el cuadro demostrado, los cables rojos son unos 6" de largo y tiene un conector plano macho rojo en el extremo y substituyen la conexión que utiliza el botón en la máquina para conectarse.

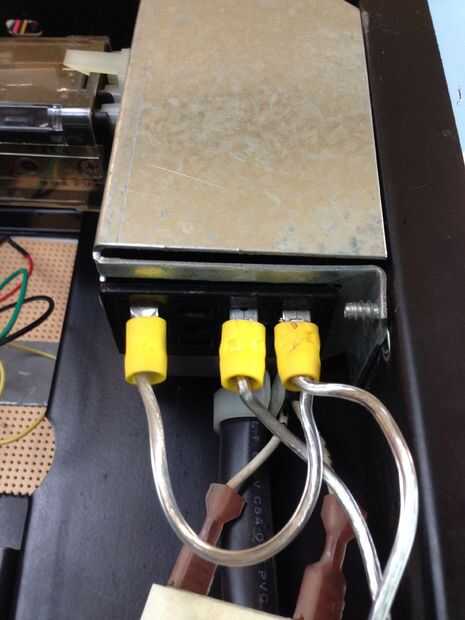

a partir de la parte inferior de la imagen es relé 1 que une a la lista para vender en la máquina expendedora, como se muestra en la foto con los tres alambres claro con los conectores amarillo en el extremo. Usted necesitará verificar con su máquina que son las conexiones apropiadas.

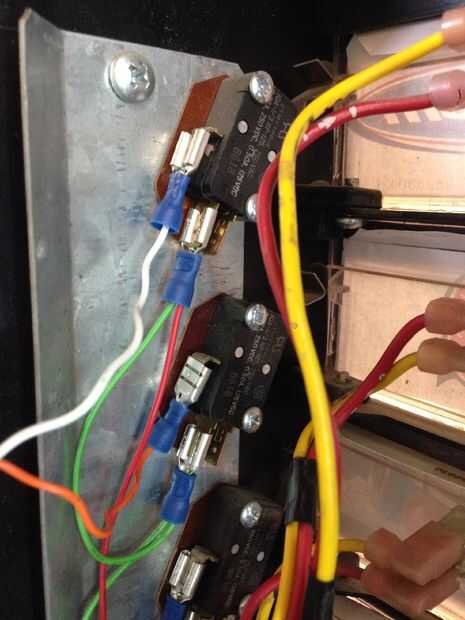

Para los botones de bebida te darás cuenta que tengo un hilo transparente jumbers desde el centro de un repetidor en el medio de la siguiente y así sucesivamente. Existe solamente una línea botón que pulse es el que utiliza el poder para la máquina de la bebida que se presiona un botón de la señal.

La placa de relé de 8 canales - lado de arduino

con 10 cables macho hembra

Lado hembra va a la placa de relé (envoltura de algún negro de cinta alrededor de los conectores para unir en una línea recta.

1 - GND (cable negro se recomienda)
2 - relé 1
3 - relé 2
4 - Relay3
5 - Relay4
6 - Relay5
7 - Relay6
8 - Relay7
9 - Relay8 (no utilizado)
10 - 5 voltios (cable rojo se recomienda)

Lado macho se conecta a la placa arduino

1 - pin 50
2 - pin 40
3 - pin 41
4 - pin 42
5 - pin 43
6 - pin 44
7 - pin 45
8 - pin 46
9 - pin 47 (no usado)
10 - se unió a la potencia de 5 voltios

como se muestra en el pin 40 del código es relé 1 usado para la venta preparado en la máquina de la bebida, y 41-46 es bebida botones 1-6

(Este es el código de arduino)
#define PIN_VEND_RELAY 40
int drinkPins [] = {41,42,43,44,45,46};

El relé para reemplazar los botones de la bebida

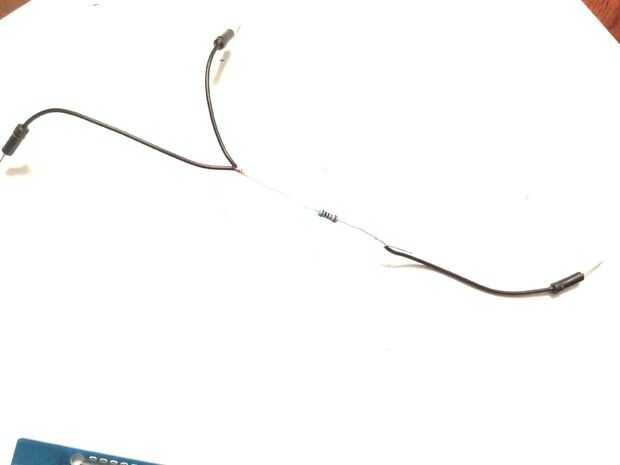

Los botones de bebida necesitan un resistor agregado entre ellos y tierra (como se muestra en la foto de arriba), para hacer cosas simple he creado una base de alambre soldadas 6 resistencias a ella y conecta un lado a los pines que se muestra a continuación y luego al otro lado del centro del perno en los botones de la máquina.

Beber el botón 1 - Pin 31
Beber botón 2 - Pin 32
Beber botón 3 - Pin 33
Botón 4 - Pin 34 la bebida
Beber el botón 5 - Pin 35
Beber botón 6 - Pin 36

(Este es el código de arduino)
int buttonPins [] = {31,32,33,34,35,36};

El conector RFID

Mujer a hombre
Pin 5 - Pin 2
Pin 4 - GND
Pin 1 - perno de 19

(Este es el código de arduino)

#define PIN_RFID_RX 19

#define PIN_RFID_RESET 2

El altavoz
GND y A4

(Este es el código de arduino)
#define PIN_BUZZER A2 / / el zumbador piezo


La pantalla LCD

Este código se basa en el tablero de I2C LCD pantalla que he comprado, lo que tenga que cambiarse para que coincida con la que compra
5V en el pin 3,
GND al pin GND
SDA al pin 20
SCL al pin 21

(Este es el código de arduino)
#define LCD_5volt 3
#define BACKLIGHT_PIN 13
Lcd de LiquidCrystal_I2C (0 x 20, 4, 5, 6, 0, 1, 2, 3, 7, negativo);
